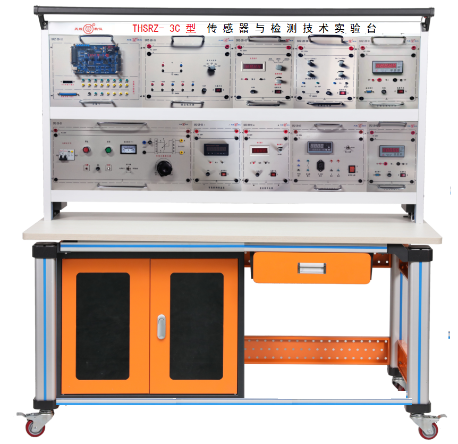

一、概述:

      可完成“传感器原理与应用”、“自动检测技术”、“工业自动化仪表与控制”、“非电量电测技术”、“传感器与测控技术”等课程的教学实验。

二、技术参数：

     1、输入电源：单相三线、AC220V±10% 、50Hz

     2、工作环境：温度-10℃～+40℃、相对湿度＜85%(25℃) 、海拔＜

4000m。

         3、控制台对整套设备提供高稳定的±15V、＋5V、±2V～±10V 可调、＋2V～＋24V 可调八种直流稳压电源以及 1HZ～30HZ 低频信号源（Vp_p:0-20V 可调）、400HZ～10KHZ 音频信号源（Vp_p:0-20V 可调）、0-30Kpa 可调气压源、并具有过流、过压、漏电等异常情况时的声光报警功能。

          4、控制台面板上配有数字电压表（0-200mV、2V、20V 三档）、数字频率/转速表(频率测量范围：1～9999Hz、转速测量范围：1～ 9999rpm)、计数器（0-9999S）等显示仪表和高精度温度控制仪(200℃连续 PID 调节、0.1℃)、数字式压力表(0-60Kpa)、气体流量计等测量仪表。

     5、控制台侧面装有漏电保护开关、高性能多用电源扩展插座。

         6、控制台内配置数据采集卡、RS232/USB 计算机通讯接口：数据采集卡采用 12 位 A/D 转换、采样速度 100000 次/秒，采样速度可以选择。采样方式分单步采样、定时采样、连续采样（低频示波器功能）。并配备虚拟仪器软件包，软件具备虚拟仪器软件包(如虚拟滤波器，频谱分析，失真测量等)，提供的处理软件具有良好的计算机显示界面，可以进行实验项目选择与编辑，数据采集，特性曲线的分析、比较、文件存取、打印等。可工作在 Win7、win10 等常用操作系统 中，并提供可供 VB, VC, C++Builder, Dephi，LabVIEW，Matlab 等常用编程语言调用的动态链接库，编程函数接口简单易用，易于编写应用程序。

7、实验台规格外形尺寸： 1400mm×700mm×1100mm。

8、技术支持及售后服务：

       教学设备可以通过数字化售后服务管理平台提供软件预约服务，实现售后在线保修、维修派单管理、定期维保、设备巡检等功能。用户可以通过扫描二维码提交相关的技术服务。

       数字化售后服务管理平台功能如下：

1. 数字化售后服务管理平台可以通过互联网提供软件服务的模式。
2. 用户手机扫描后就可以快速提交服务需求，能够通过文字、现场照片和视频精准描述设备故障，并且能自动显示设备所在位置，让保修更加精准。
3. 客户端扫码发送服务情况后，服务端收自动生成服务工单，系统自动发送的服务短信内容包括服务人员姓名、联系方式；设备信息和客户每次的服务需求都永久存储，用手机扫描可以快速查看。

     （4）用户也可以随时扫码二维码，查看相关的技术服务进度。

三、传感器检测控制源（可增设标准 I/O 接口）：

       1、室温—200? C 可控温度源，K 型热电偶配 PID 智能仪表恒温控制，手动/自动风扇冷却。

       2、0—2400 转/分可控转动源，0—3600 转/分直流调速电机，手动/自动调节。

   3、3—30 Hz 可控振动源，手动/自动调节振动幅度及频率。

       4、直线位移机构：0-20mm、0-50mm 可调，高精度。

四、传感器及处理电路模块配置参数

       各传感器模块独立，模块采用一次成型的高强度金属外壳，面板采用铝材面板加 PCB 制作而成，屏蔽效果好。每种传感器采用独立可拆装工艺结构、外壳使用透明有机玻璃制做，方便学生了解传感器内部构造及原理，传感器与实验模块通过传感器专用航空插头快速连接、拆装方便。

     1、应变模块：金属箔式应变传感器：量程 0-500g，精度：±0.5%；仪表放大器及电桥调零电路;

 2、压力模块：扩散硅压力传感器：量程 0-53kpa，精度：±1%；

 3、差动变压器模块：差动变压器位移传感器：量程±5mm，精度±1%；

 4、差动电容模块：差动电容传感器：量程±5mm，精度±1%；

 5、霍尔模块：霍尔位移传感器：量程±3mm，精度±1%；

 6、霍尔式开关传感器：量程 0-2400 转/分，精度±1%；

 7、压电模块：压电加速度传感器：量程10kHz，精度±1％；

 8、磁电式传感器：量程 0-2400 转/分，精度1%；

  9、电涡流模块：电涡流位移传感器：量程 0-3mm，精度±2%；

10、温度模块：

（1）Pt100 铂热电阻：量程-20℃～85℃，精度±1％工业铠装

     （2）LM35 电压输出型集成温度传感器：量程-55℃～150℃，精度 10mV/℃工业铠装

（3）K 型热电偶：量程-50℃～180℃，精度±3%工业铠装

（4）E 型热电偶：量程-100℃～110℃精度±3%工业铠装

11、气敏湿敏模块：

（1）气敏传感器（酒精）：量程 50-2000ppm，精度±5%

（2）高分子湿敏电阻传感器：量程 10—95%RH，精度±2％；

12、相敏/移相/低通模块：配合配合传感器信号电路使用

13、光电特性模块：

光敏电阻：Cds 光敏电阻，暗阻5M，亮阻1KΩ；

光敏二极管：峰值波长：0.85um 暗电流：0.1 0.3µA；

光敏三极管：峰值波长：0.85um 暗电流：0.3µA；

硅光电池：峰值波长：0.8-0.9um 开路电压：50mV；

    热释电远红外传感器：灵敏度：300V/W 响应波长： 1-15 um

四、配套台面：

（1）桌子台面板：采用厚度25mm 的国产 E1 级及以上环保刨花板，符合 GB18580-2001 标准，游离甲醛释放量1.5mg/L。面材：采用浸渍胶膜饰面板。封边：选用 PVC 封边条，厚度达 3mm，表面光滑无节疤、凹凸，无毛刺及其他不平整现象。

（2）采用四个 80mmx80mm 工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各 2 个 C 字形铝压成型构件联接，台面高度： 800mm，桌面板下设支撑框架，截面尺寸为 30mmx30mm，承受力 300Kg。

（3）立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：80mmx80mm，四面带槽，槽宽 8.2mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。

（4）C 字形铝压成型构件为左、右对称件，外形 160x166x70mm，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

（5）储物柜：实训台下方设计大容量储物柜，两个对开门，表面静电喷涂。储物柜外形尺寸：宽 1450x 深 350x 高 500（mm）。

（6）实训台架采用独立框架式结构设计，框架由上中下左右五根工业型材分割为上下两个区域，所有型材表面光滑，无凹槽，用于放置交直流电源、测量仪器仪表和实训模块等。实训台两侧提供单相多功能插座和三相四线交流电源插座，为外配仪器设备提供工作电源。

五、实训平台和传感器仿真软件一体设备

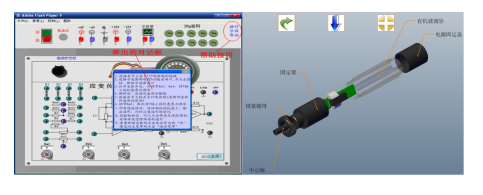

1. 本系统采用全 3D 仿真技术，界面生动美观、易学易用，以此学生学习的兴趣，加深学生对知识的理解和运用。
2. 系统通过产品说明、零件展示、装配演示、原理展示四个方面，讲述霍尔位移传感器、霍尔转速传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K 型热电偶、E 型热电偶、PT100 铂电阻等 17个常用传感器。

3. 研华PPC-621W-PTA工控实训一体机，硬件及零件：CPU  i5-12500，内存 8GB，硬盘 256GB 固态，显示器 21.5 寸。单独展示传感器的各个组成元件，观察零件的结构、材质以及材质类型。
4. 装配演示：以 3D 仿真的形式展示传感器的装配过程，让学生直观了解传感器的组成结构和装配方法。具有快速装配、慢速装配、放大、缩小、旋转视图等功能。
5. 原理展示：通过位移测量、振动测量、转速测量、环境测量等具体应用实例来展示传感器的基本原理，并可动态显示实验结果，以此加深学生对传感器的了解。
6. 支持Legacy 与UEFI 两种方式启动系统、双硬盘，支持 NVME，M.2新型高速固态硬盘，同时兼容新老机型部署。
7. 终端管理

1. 管理分组及桌面分配：支持将客户端进行分组的方式管理，管理员可根据配置好的镜像分配给相应的分组，支持P2P 部署功能，可在正常上课的同时边部署边使用，支持分区共享，支持断点续传，不需要强制一次下发完成，大幅减少网络传输中的重复数据，可以大幅提高传输效率。
2. 终端在无操作系统的裸机状态下，开机设置网络启动后，连上服务端即可使用，无须提前网络部署或对终端硬盘进行任何的操作。
3. 支持客户端双硬盘的统一部署和保护还原，支持每次/天/周/月及手动还原等多种恢复策略。
4. 支持客户端共存操作系统数量 64 个，并需具有多项系统部署策略，不局限于部署所有系统，部署默认系统，部署隐藏系统等策略。
5. 终端需支持在断网或服务端宕机的极端情况下，部署至本地硬盘的所有操作系统，均可正常使用和每次开机还原，同时提供单机保存的管理接口。
6. 通过桌面云服务器部署至终端本地硬盘的操作系统，需支持卸载客户端软件，同时保留操作系统的功能，便于管理人员对终端的灵活调配。
7. 终端开机操作系统选单需支持中文显示及密码验证进入功能，每个系统名称需支持10 个汉字，每个系统可设置不同的验证密码。
8. 支持客户端裸机开机使用，并提供开机自动部署的开关，用户可灵活手动调整。
9. 在终端系统每次还原策略下，支持对直连打印机，共享，打印机驱动，以及系统内默认纸张的智能记忆与全自动设置。
