一、产品概述
本实训台是为配套工业自动化仪表相关专业的实训教学而研制，通过对仪器仪表系统设计、选型、安装与调试、测试与验证等实验实践和项目设计，旨在培养学生掌握仪器仪表的原理、设计、操作和维护等方面的知识和技能，既能满足实训教学的要求，又能满足行业企业培训和技能竞赛的需求。
.png)

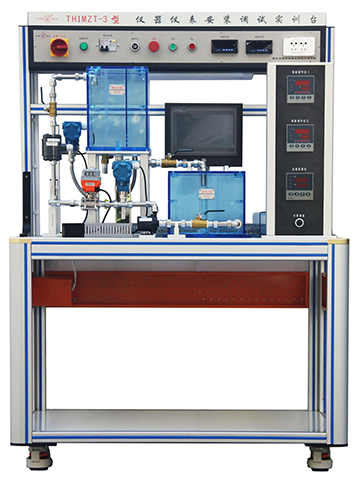

产品参考图片
二、装置特点
1.实训台将现场对象系统和测控仪表进行一体式设计，方便进行一次检测仪表与二次显控仪表间的工程配线训练。
2.实训台所配压力、流量、液位变送器，均为标准二线制接线变送器，输出国际IEC标准的4～20mA电流信号，方便信号远传及配套多种标准输入仪表使用；
3.实训台管道采用敷塑不锈钢管，管道内壁为白色优质塑料材质；管道外壁为复合金属材质，外形美观，结实耐用；管接件采用卡箍式快接管件，密闭性好，拆装方便；方便学员自由组合对象工艺管路，进行管路及仪表拆装实训。
4.采用高绝缘的安全型工业接线端子，用户可根据实际教学需求采用工程压接预绝缘管端子连接实训系统。
三、技术性能
1.供电电源：单相三线 220V±10％，50Hz；
2.装置容量：＜1.0kVA；
3.环境要求：温度0～50℃，相对湿度≤85%，海拔≤4000m；
4.外形尺寸：1200mm×800mm×1700mm；
5.产品重量：≤150kg；
6.安全防护：
(1)漏电保护功能：装置配有带漏电保护断路器，当有学生误操作造成电流过大，漏电保护系统立即动作，切断控制箱电源，安全性符合相关的国标标准；
(2)绝缘保护功能：采用高绝缘的安全型插座，高绝缘的安全型工业接线端子，用户可根据实际教学需求采用工程压接预绝缘管端子连接系统，各种电源及仪表均有可靠的自保护功能。
四、结构与组成
实训台由工业型材实训桌、水箱模型、管道、阀门、一次测量仪表（液位、流量和压力）、执行器、智能调节仪表等组成，可实现对工业过程控制中的三个典型指标的测量与控制。
实训桌由工业铝型材及钣金组成，水箱模型、管道、阀门、测量仪表、执行器等安装在实训桌台面上。水箱模型包含循环水箱和高位水箱，循环水箱直接安装于实训桌台面上，为系统提供循环水源，高位水箱安装在上方位置，方便出水自动流回循环水箱，用作对液位信号的测量与控制。执行器包括直流调速水泵和电动调节阀，用以控制管道压力和流量。管道采用不锈钢管道、卡箍式管接头及优质球阀进行连接，方便拆装。仪表控制系统采用智能调节仪表，具备人工智能调节算法及参数自整定功能，用于过程信号的测量与控制。
（一）实训台基本配置
|
序号
|
名称
|
主要配置
|
数量
|
备注
|
|
1
|
实训桌
|
实训桌整体采用铝型材框架结构，桌体封板采用1.5mm厚的优质钢板机械加工成型，桌面采用20×80mm优质工业铝型材拼接成型。底部装有四只带刹车万向脚轮，便于设备整体移动和固定。
|
1套
|
|
|
2
|
电源箱
|
喷塑电源箱集成于装置顶部，设凸轮开关、电源指示灯、2 P漏电断路器、钥匙开关、急停按钮、按钮开关、数字交流电压表、数字直流电压表、双联插座等，用于实训台的电源控制与显示。
|
1套
|
|
|
3
|
水箱对象模型
|
循环水箱
|
采用8mm厚淡蓝色有机玻璃的方形水箱（约≥15L），色泽鲜明，透明度好，实训中对水位的观测直观明了。为实训系统提供循环水源
|
1只
|
|
|
4
|
高位水箱
|
采用8mm厚淡蓝色有机玻璃的方形水箱（约≥11.5L），色泽鲜明，透明度好，实训中对水位的观测直观明了。独特的稳流结构，有效克服水流的动量冲击，使液位控制更精确。
|
1只
|
|
|
5
|
测量仪表
|
液位变送器
|
量程：0～5KPa；精度：±1.0%FS；供电：DC24V；输出：4～20mA；螺纹：G1/2。
|
1个
|
|
|
6
|
压力变送器
|
量程：0～200Kpa；精度：0.5级；供电：DC24V；输出：4～20mA；螺纹：G1/2。
|
1只
|
|
7
|
涡轮流量计
|
标准两线制接线，电源：24VDC；输出：4～20mA；量程：0.2～1.2m3/h；精度：1.0级；公称通径：DN10。
|
1只
|
|
|
8
|
执行器
|
直流水泵
|
直流调速水泵，电位器调速，G1/2"螺纹接口，采用流量：1080L/H；压头：8m；功率：48W，供电：DC24V，控制信号输入：0～5VDC，驱动方式：无刷直流磁力隔离；水泵壳体材料：PA66+30%GF
|
1台
|
|
|
9
|
电动调节阀
|
智能型三片式不锈钢电动调节阀，阀体材质：不锈钢；阀芯材质：不锈钢；执行机构：额定扭矩：20N.m；额定电压：AC220V；控制方式：4～20mA；反馈方式：4～20mA；电机内置过载保护；防护等级：IP67。
|
1只
|
|
|
10
|
仪表控制系统
|
智能调节仪
|
线性电流4～20mA电流输出，具备人工智能调节算法及参数自整定功能，具备两路报警输出，通用的85～246VAC电源供电，先进计算机通讯功能，采用AIBUS通讯协议，同AI系列仪表通讯协议兼容。
|
2只
|
|
|
11
|
流量积算仪
|
可对流量信号进行时间轴上的累积，进行相应的流量批量控制实训，具有RS485通讯功能。
|
1只
|
|
12
|
触摸屏
|
采用MCGS触摸屏，屏幕：10.2″TFT液晶屏，分辨率：800x480；接口：RS232、USB、RJ45。
|
1只
|
|
|
13
|
配件
|
包含系统运行必须的用户使用手册，主要器件的使用说明书、维护用生料带出水管等。
|
1套
|
|
（二）配套工量具
包括万用表、电子剪切钳、尖嘴钳、万用剥线钳、欧式端子压线钳、旋转剥皮器、 网络接头压著钳线钳、公制卷尺、12"水平尺、大十字、小十字、大一字、小一字、内六角扳手、活动扳手、测电笔、气管钳、钢直尺、割刀、黑色记号笔、网络电缆测试仪各1个。
五、实训项目
1.液位变送器的安装、接线与调试
2.压力变送器的安装、接线与调试
3.涡轮流量计的安装、接线与调试
4.智能调节仪的安装、接线与参数配置
5.单回路液位控制系统设计与实施
6.单回路流量控制系统设计与实施
7.恒压供水系统设计与实施
8.双回路液位流量控制设计与实施
浙江天煌科技实业有限公司（天煌教仪）研制
