一、产品概述
THPYB-2C型化工仪表实训装置是一套集教学、实训、认知于一体的现代化工仪表综合实训平台。装置紧密围绕化工仪表及自动化核心教学内容设计，旨在帮助学生和工程技术人员系统性地认知可认知多种工业级流量计、液位计、温度及压力传感器的原理、结构，掌握过程控制核心仪表的使用与参数整定，包括加热水温的精确定值控制、流量回路闭环控制、液位位式及定值控制、变频调速流量定值控制；深入学习并实践复杂控制策略的实现与参数整定：包括单闭环流量比值控制、水箱液位与调节阀流量的串级控制、水箱液位与变频调速泵流量的串级控制。
.png)

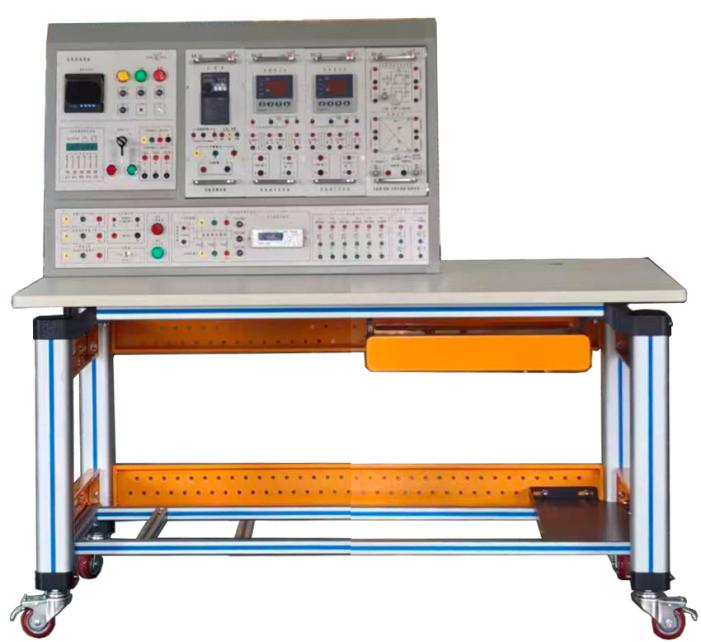

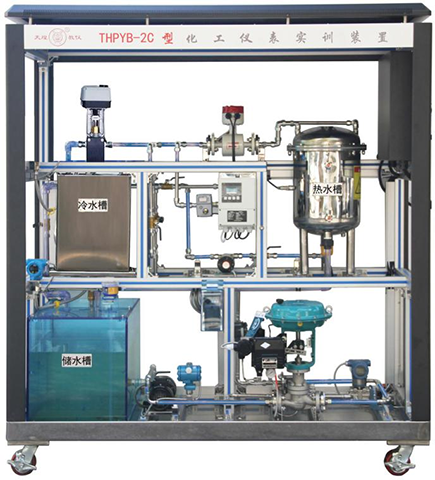

产品参考图片
二、技术性能
1.供电电源：三相五线 380V±10％，50Hz；
2.装置容量：＜4.5kVA；
3.工作温度：室温～80℃；
4.实验体系：去离子水或洁净自来水；
5.外形尺寸：“装置主体”≤2200×580×2100mm（长×宽×高）
“控 制 台”≥1260×800×1360mm（长×宽×高）
以现场场地实际尺寸定制
6.安全防护：装置配有带漏电保护断路器，当有学生误操作造成电流过大，漏电保护系统立即动作，切断控制柜电源，确保人身安全。系统整体设计压力≥0.6MPa，确保管路及设备安全性。
三、装置结构及组成
本实训装置主要由装置主体、控制系统、配套附件等组成。
（一）装置主体
装置主体由储水槽、冷水槽、热水槽、离心泵、磁力泵、管路系统、各类检测仪表及执行机构等组成。
配置如下：
|
序号
|
名称
|
规格/技术指标
|
数量
|
备注
|
|
1
|
主体框架
|
装置主体采用高品质铝合金框架，装置配有可升降万向脚轮。
|
1套
|
|
|
2
|
储水槽
|
透明可视有机玻璃材质，容积≥90L，敞口平底；
|
1个
|
|
|
3
|
冷水槽
|
材质：304 不锈钢，容积≥30L，敞口，带压力传感器和液位传感器接口；
|
1个
|
|
|
4
|
热水槽
|
材质：304 不锈钢，容积≥30L，敞口，带磁翻板液位计和温度传感器接口；热水槽设计液位：≤500mm；
|
1个
|
|
|
5
|
不锈钢离心泵
|
电压 380V，功率≥370W，流量≥3.6m3/h，扬程≥14m；
|
1台
|
|
|
6
|
磁力泵
|
电压 220V，功率≥65W，流量≥22L/min，扬程≥4m。
|
1台
|
|
|
7
|
管路
|
主管路及关键可视段采用高透明度、耐压的管路连接，便于拆装维护与教学观察。
|
1套
|
|
|
8
|
流量检测仪表
|
涡轮流量计
|
流量计结构透明可视，精度≤0.5%FS。介质水，量程 0.4~8m³/h；
|
1个
|
|
|
9
|
电磁流量计
|
介质水，量程 0.19~7.63m3/h；
|
1个
|
|
|
10
|
金属浮子流量计
|
介质水，DN25，量程 0.4~4m3/h；
|
1个
|
|
|
11
|
转子流量计
|
量程 160~1600L/h，用于辅助流量观测和校验；
|
1个
|
|
|
12
|
孔板流量计
|
DN25，不锈钢 304 材质，配套差压传感器；
|
1个
|
|
|
13
|
文丘里流量计
|
DN25，不锈钢 304，介质：空气，管道外径≥32mm，管道内径≥29mm，流量范围 10~40m3/h，常温~50℃ , 取压环取压。
|
1个
|
|
|
14
|
液位检测仪表
|
玻璃液位计
|
DN25，中心长度≤500mm，法兰不锈钢 304 材质；
|
1个
|
|
|
15
|
浮球液位计
|
介质水，量程0-500毫米；
|
1个
|
|
|
16
|
磁翻板液位计
|
不锈钢 304，使用温度≤100℃ , 使用压力≤1.6MPa，液位高度≤500mm；
|
1个
|
|
|
17
|
电容式液位计
|
304不锈钢探头，量程0~500mm。
|
1个
|
|
|
18
|
温度检测仪表
|
双金属温度计
|
不锈钢径向工业温度表，表盘直径100mm，精度≤1.5级；
|
1个
|
|
|
19
|
热电阻
|
PT100，-200~450℃,不锈钢保护管；
|
1个
|
|
|
20
|
热电偶
|
K型，-200~1300℃；
|
1个
|
|
|
21
|
工业红外测温仪
|
测量范围：-70~380℃, 响应时间≤200ms。
|
1个
|
|
|
22
|
压力检测仪表
|
弹簧管压力表
|
-0.1~0.5MPa；
|
1个
|
|
|
23
|
U形管压力计
|
量程0~5000Pa，用于差压及真空度的直观教学演示；
|
1个
|
|
|
24
|
膜盒压力表
|
0~100KPa；
|
1个
|
|
|
25
|
波纹管压力表
|
0~1MPa；
|
1个
|
|
|
26
|
隔膜压力表
|
0~1MPa；
|
1个
|
|
|
27
|
电容式压力变送器
|
0~100KPa；
|
1个
|
|
|
28
|
电阻式压力变送器
|
0~1MPa；
|
1个
|
|
|
29
|
执行器
|
电磁阀
|
电压 220V，介质水，使用温度≤80℃, 使用压力 0~1MPa；
|
2个
|
|
|
30
|
电动阀门
|
材质不锈钢 304，电压220V，调节型；
|
1个
|
|
|
31
|
气动阀门
|
材质不锈钢 304，电压 220V，调节型。
|
1个
|
|
|
32
|
电加热
|
304不锈钢加热管及套管，电压 220V，功率≤6.0kW，配备超温保护开关。
|
1个
|
|
（二）控制系统
控制系统主要由硬件控制部分和软件控制部分组成。
硬件控制部分主要包含台式操控终端（台式电脑）和电器元件，电气元件主要有：漏电保护器10A、接触器9A/220V、直流电源75W/24V、仪表 501F/518F、固体继电器10A/380V、变频器400W/三相、继电器10A/24V、熔断器10A、电压表头0~450V、旋钮开关等。
软件控制部分包含自检测系统软件1套，软件可实现实验项目选择、工艺流程动态显示、所有仪表数据实时采集与显示（数值、曲线）、控制器参数在线设置与整定（P、I、D 等）、控制模式切换（手动/自动）、报警记录与查询、实验数据记录与导出等功能。
控制系统基本配置如下：
|
序号
|
名称
|
规格/技术指标
|
数量
|
备注
|
|
1
|
台式电脑
|
配置：四核CPU，内存16G，硬盘≥1TB，27英寸显示；独立显卡，独立显存2GB，带键盘鼠标
|
1台
|
|
|
2
|
电气元件
|
漏电保护器
|
10A
|
1个
|
|
|
3
|
接触器
|
9A/220V
|
1个
|
|
|
4
|
直流电源
|
75W/24V
|
1个
|
|
|
5
|
仪表
|
501F/518F
|
1套
|
|
|
6
|
固体继电器
|
10A/380V
|
1个
|
|
|
7
|
变频器
|
400W/三相
|
1个
|
|
|
8
|
继电器
|
10A/24V
|
1个
|
|
|
9
|
熔断器
|
10A
|
1套
|
|
|
10
|
电压表头
|
0~450V
|
1套
|
|
|
11
|
旋钮开关
|
|
1套
|
|
|
12
|
控制软件
|
自检测系统软件
|
1套
|
|
（三）配套资源
1.实验辅助系统，学生可通过手机端APP学习实验分步式操作视频。
2.可通过扫描二维码观看实验动画，预习实验内容，动画时长2min，可提供设备不同角度含播放进度条的动画：
3.化工类实验与实践装置3D动画视频二维码资源库。
四、实验内容
1.加热水温定值控制
2.调节阀流量定值控制
3.水槽液位位式控制
4.水槽液位定值控制
5.变频调速流量定值控制
6.单闭环流量比值控制
7.水箱液位与调节阀流量的串级控制
8.水箱液位与变频调速泵流量的串级控制
浙江天煌科技实业有限公司（天煌教仪）研制
