一、装置功能内容

1.熟悉转盘萃取塔的结构、流程及工作原理。

2.测定转速对分离提纯效果的影响，观察萃取塔内轻重两相的流动情况。

3.掌握传质单元数、传质单元高度和萃取率的测定方法。

4.塔体透明可视，能清晰看到转盘萃取塔的结构、工作原理及原料的流动。

5.能测定转速对传质单元高度的影响，分析外加能量对萃取效果的影响。

6.能测定固定转速下，原料和萃取剂进料比例对结果的影响。

7.能观察萃取塔不正常操作状态：液泛实验现象。

二、主要技术参数内容

1.设计要求

1.1体系：白油～苯甲酸～水。

1.2使用温度、压力：常温常压。

1.3电压220V，总功率≤0.15kW。

2.装置主体参数要求

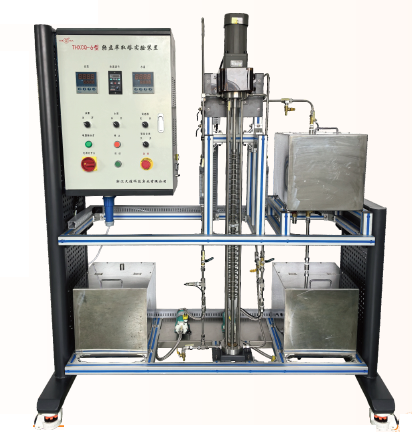

2.1 装置主体由塔体、原料槽、萃取剂槽、萃余相槽等组成。

2.1.1塔体：高硼硅玻璃，直径84mm，塔高1300mm，塔体有效高度750mm。其中固定环和转盘均为不锈钢304材质。

2.1.2原料槽、萃取剂槽、萃余相槽：容积20L，不锈钢304材质，外表面喷砂工艺，所有罐体均加装盖子减少液体挥发。

2.2原料液泵、萃取剂泵：磁力循环泵，流量7L/min，扬程4m。

2.3电机：无极调速，转速可调范围：0～1200rpm。

2.4流量计：透明壳体，量程：2.5～25L/h。

2.5温度测量采用温度传感器，Pt100，显示分度：0.1℃，分布于原料槽、萃取剂槽、萃余相槽处。

2.6管路：萃取剂管路采用透明PVC管道，液体流动状态清晰可视；原料管路和萃余项管路采用冷弯管路，无焊点。

2.7 装置尺寸：1450mm*550mm*1800mm(长*宽*高)，其中电气控制柜尺寸：450mm*235mm*600mm(长*宽*高)，电气控制柜与工艺区有隔离板分隔。

2.8 装置外观：采用铝合金框架，配可升降、可固定万向脚轮，脚轮具有ABS调节手把。

2.9安全要求：电机配置转速保护，电控系统具备控制转速上限，防止高速机械伤害。

3.控制系统参数要求

3.1 硬件控制部分：

3.1.1 集成模组：包含主模组及MCU芯片、扩展模块、信号模块。主模组内部集成12路插槽口，每个插槽口兼容安装PT、TC、DO、DI、AD、DA信号模块；支持24路信号的监控。集成模组照片1张，内部集成12路插槽口的正面、反面照片1张。
