一、主要技术参数
1.设计要求
1.1操作温度：常温。
1.2操作压力：常压。
1.3电压380V，总功率≤0.85kW。
2.装置主体参数要求

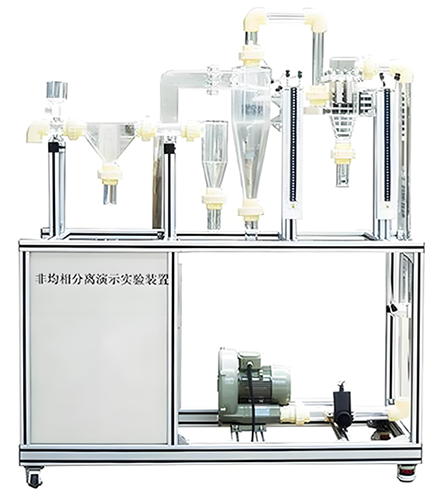

2.1装置主体由星形进料器、分离器、袋式过滤器、灰斗、旋涡气泵等组成。
2.1.1星形进料器：透明有机玻璃材质。
2.1.2分离器包括重力降尘器、惯性降尘器、旋风分离器，材质均为透明有机玻璃，能观察设备内部结构。
2.1.3袋滤器：透明有机玻璃，能观察设备内部结构。
2.1.4灰斗：透明有机玻璃，快装接口，拆卸方便。
2.1.5旋涡气泵：风压范围：-16kPa～16kPa，风量145m3/h。
▲2.2有效风量变化范围10～62m3/h，除尘颗粒直径从75μm[粉尘200目]～3mm[绿豆]。
2.3孔板流量计：不锈钢内孔板，壳体透明可视，环隙取压。
2.4管路：所有管路透明可视，采用快拆式连接。
2.5装置尺寸：1450mm*550mm*1600mm(长*宽*高)。
2.6装置外观：采用铝合金框架，配可升降、可固定万向脚轮，脚轮具有ABS调节手把。
3.配套资源
3.1 实验装置动画二维码，可通过扫描二维码观看实验动画，预习实验内容。动画时长2min，视频配有全流程语音讲解。
3.2 提供化工类实验与实践装置3D动画视频二维码资源库，投标需提供该3D动画视频二维码40个，能实现移动终端扫码观看3D动画视频。
三、配置内容
1.装置主体硬件部分
1.1星形进料器、重力沉降器、袋式过滤器、惯性除尘器、旋风分离器、旋涡气泵各1个
1.2灰斗 4个
1.3孔板流量计 1个
