一、装置功能

演示长距离层流流线情况、层流底层、过渡流及湍流流动状态、层流与湍流的速度分布。

二、主要技术参数

1.设计

1.1体系：水。

1.2操作温度、压力：常温常压。

1.3雷诺数：600～6000。

1.4液体流量范围：40～350L/h。

2.装置主体参数要求

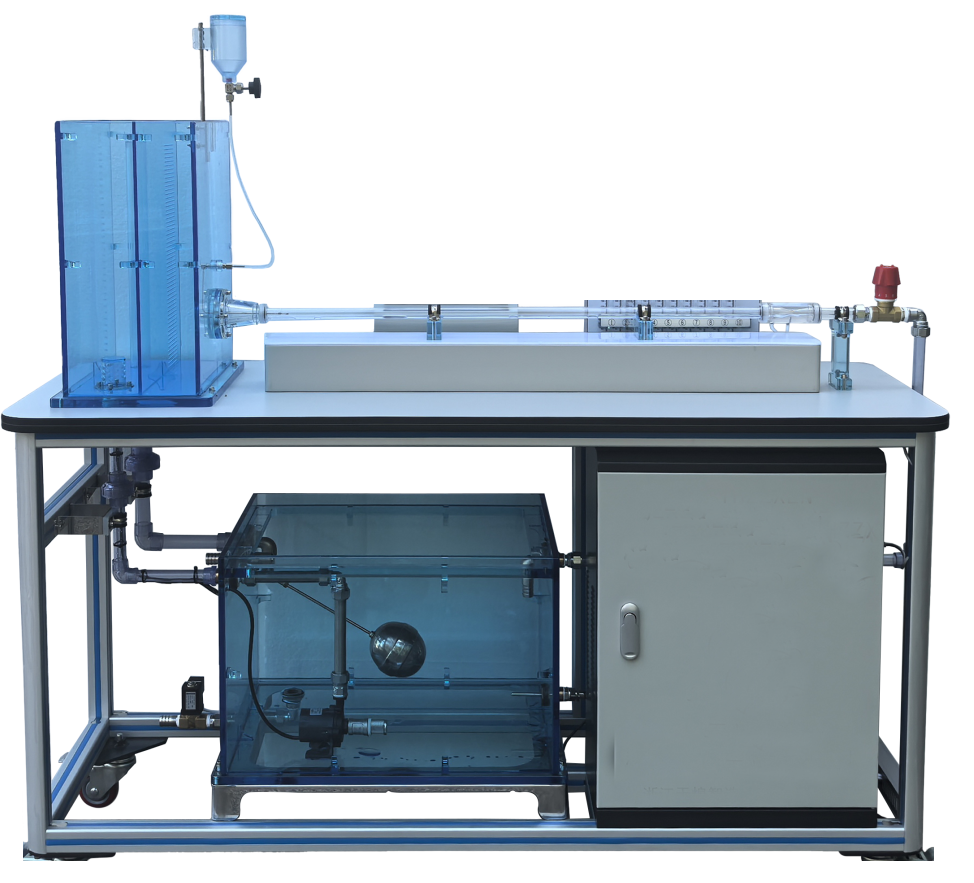

2.1 装置主体由演示管段、进口稳流段、循环水箱、高位槽组成。

2.1.1演示管段：透明有机玻璃材质，有效观察段长度1200mm。

2.1.2进口稳流段：安装有喇叭状整流管。

2.1.3循环水箱：容积100L；材质：304不锈钢，表面拉丝工艺处理。

2.1.4高位槽：容积100L，透明材质。

*2.2管内可测Re有效范围：Re≥600。

2.3数显超声波流量计：金属壳体，流量范围40～350L/h。

2.4磁力循环泵：电压220V，功率48W，流量12L/min，扬程8m。

2.5管路：所有液体管路透明可视，采用快拆式连接。透明管安装在装置上的全景实物照片1张或相关证明材料予以证明。

2.6 装置尺寸：2100mm*550mm*1560mm（长*宽*高）。

2.7 装置外观：采用铝合金框架，配可升降、可固定万向脚轮，脚轮具有ABS调节手把。

3.配套资源

3.1配套在线学习系统，实现虚实结合的教学模式。包含课程学习板块、音视频资源板块等。

3.2具备虚拟实验室场景和实验装置，实现模拟操作、测试，模拟操作成绩可同步至在线教学系统账号，支持联网登录、本地运行。

3.3 本装置配套在线仿真软件主要技术要求：

3.3.1仿真软件以雷诺实验装置为仿真对象，具有操作说明、设备认知、实验操作、数据记录、数据处理、实验报告和评分等功能模块，支持桌面端、网页端等运行方式。

3.3.2操作评分：支持查看交互操作步骤的得分情况，并给出总成绩。

3.3.3实验操作引导：仿真实验具有实验操作步骤说明和操作引导视频，以便于学生快速掌握实验操作。

3.3.4辅助操作功能：仿真软件具有阀门位号的显示与隐藏功能，支持一键视角复位，方便学生交互操作。

3.2实验辅助系统，学生可通过手机端APP学习实验分步式操作视频。提供该手机端APP操作截图及装置操作讲解视频截图10张。

3.3 实验装置动画二维码，可通过扫描二维码观看实验动画，预习实验内容。动画时长不小于2min，视频配有全流程语音讲解。

三、配置要求

1.装置主体硬件部分

1.1演示管段、喇叭状整流管、循环水箱、高位槽各1个

1.2数显超声波流量计1个

1.3磁力循环泵1个

2.配套资源

2.1在线学习系统（账号满足实际学生数量）

2.2实验辅助系统（账号满足实际学生数量）
