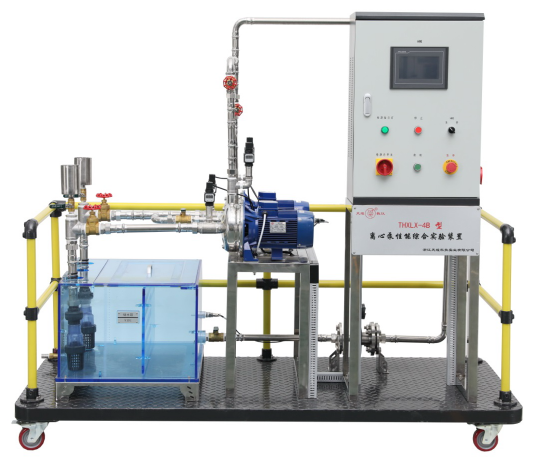

（产品参考照片）

一、设备总体概述

       本装置主要依据理、工科院校开设的《过程设备设计》、《过程流体机械》、《过程装备控制技术》、《化工设备机械基础》、《化学工艺学》、《仪表与自动化》、《过程控制》、《智能控制技术》等课程而研制，可适用于过程装备与控制工程、化工机械、化学工程与工艺、化工装备技术、化工自动化技术、化工智能制造工程技术等相关专业类的实验、实训教学。设备采用一体化推车模式，底部装有4个带刹车万向轮。离心泵采用液上安装方式；可通过手机扫描装置的二维码，观看设备使用说明，预习实验内容。

二、技术性能

1.输入电源：单相三线制 ～220V±10%  50Hz

2.工作环境：室温相对湿度＜85%(25℃)  海拔＜4000m

3.装置容量：＜2kVA

4.装置外形尺寸：2000mm×900mm×1750mm

5.安全保护：具有漏电保护装置，符合国家安全标准

三、组成与功能

（一）工艺对象

1.框架平台1套：底框采用喷塑钢管，顶部铺花纹钢板，表面喷塑处理，底部安装有可移动式刹车脚轮，既可固定支撑，也可移动；固定架采用304不锈钢方管焊接而成，框架上装有安全防护栏。

2.储水槽1套：采用高强度有机玻璃材质，厚度10mm；外形尺寸700mm×560mm×380mm(长×宽×高)，容积120L；水箱下方配有不锈钢底座，外形尺寸700mm×560mm×70mm(长×宽×高)。

3.离心泵2台：采用超静音不锈钢离心泵，流量50L/min，扬程10米，功率370W，液面以上安装。

4.涡轮流量计1个：量程：2～20m³/h，输出4～20mA，精度：1.0%，双相钢叶轮。

5.铂热电阻1支：采用Pt100，套管材质：304不锈钢，精度：B级。

6.真空度传感器2个：带数字表头显示功能，量程-100～0kPa，精度0.5%，输出信号4～20mA。

7.压力传感器2个：带数字表头显示功能，量程0～0.8MPa，精度0.5%，输出信号：4～20mA。

8.转速传感器1个：量程：0～3000r/m。

9.工艺管路1套：DN32、DN25，304不锈钢材质，含管接头、管道等。

10.调节阀1套：工业优质黄铜材质，含闸阀、球阀等。

（二）、电气控制

1.电气箱1个：尺寸：500mm×300mm×750mm，钢制喷塑材质，采用深咖啡色喷塑处理工艺，集成于装置之上。配电箱上有漏电保护器、工作指示灯、接触器。

2.配置PLC：数量1套，配置12个数字量输入点（DC24V）、8个继电器输出点；1个以太网口（支持S7协议/TCP/IP），1个RS485接口（支持Modbus-RTU/PPI/USS）。另外配置扩展模块1个（西门子：EM AE08）、信号板1个（西门子：SB AQ01）。

3.工业触摸屏1台，配置10"TFT液晶屏，分辨率1024×600，处理器：4核 1GHz，内存512M，系统存储1G。串行接口：C0M1（232）, COM2（485）, COM3（485）；USB 接口：l×Host；以太网口：1×10/100MS。符合CE/FCC认证标准，前面板符合IP65防护等级，工业三级电磁兼容。

4.变频器1台：功率0.4kW，额定电流1.2A，输出容量1.2kVA；具备过流、过载保护，封闭式设计（IP20）。

5.工业以太网交换机1台：导轨式，5个10/100M自适应RJ45端口。

6.功率变送器1个：量程0～1500W，精度0.5%，输出信号4～20mA。

7.频率变送器1个：频率信号精度0.5%，输出信号：4～20mA。

8.温度变送器1个：Pt100信号，精度：0.5%，输出信号：4～20mA。

四、实验项目

1.泵岗位实验

（1）装置能测定恒定转速条件下泵的扬程(H)、轴功率(N)以及效率(n)与泵的流量(Q)之间的离心泵特性曲线，实测曲线趋势明显，与过程装备教科书吻合；

（2）双泵串联工作特性曲线测定实验；

（3）双泵并联工作特性曲线测定实验；

（4）泵气蚀演示实验；

（5）泵比例定律测定实验；

（6）管路特性测定实验；

2.化工仪表岗位实验

（1）温度传感器的应用实验；

（2）压力传感器的应用实验；

（3）涡轮流量计的应用实验；

（4）转速变送器的应用实验；

（5）功率变送器的应用实验；

（6）变频器的应用实验；
