一、设备总体概述

       本装置主要依据理、工科院校开设的《过程设备设计》、《过程流体机械》、《过程装备控制技术》、《化工设备机械基础》、《化学工艺学》、《仪表与自动化》、《过程控制》、《智能控制技术》等课程而研制，可适用于过程装备与控制工程、化工机械、化学工程与工艺、化工装备技术、化工自动化技术、化工智能制造工程技术等相关专业类的实验、实训教学。

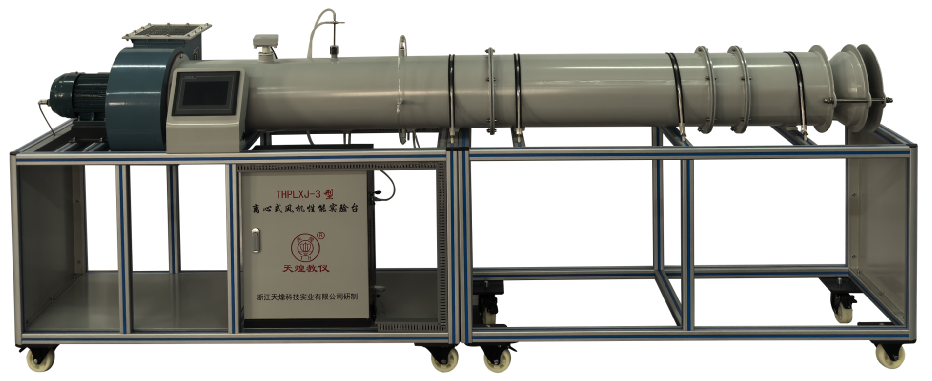

（产品参考照片）

二、技术性能要求

       1.输入电源：三相五线 ～380V±10% 50Hz

       2.工作环境：室温 相对湿度≤85%（25℃）海拔＜4000m

       3.装置容量：≤2kVA

       4.装置外形尺寸：3200mm×600mm×1200mm

       5.安全保护：具有漏电保护装置，安全符合国家标准

三、组成与功能

       1.实验台架1个：采用工业铝型材搭建而成，底部安装有可移动式刹车脚轮，既可固定支撑，也可移动。

       2.电控箱1个：外形尺寸：235mm×450mm×600mm，采用钢制喷塑材质，集成于装置之上。

       3.风道1套：外形尺寸：Φ270mm×2400mm，使用钢制喷塑材质，整体安装在实验台架上，整流栅尺寸：Φ270mm×120mm，锥形风量调节阀尺寸：Φ270mm×170mm，揽流段尺寸：Φ270mm×300mm，稳流段尺寸：Φ270mm×770mm，测试段尺寸：Φ270mm×1190mm。

       4.变频器1台：工作电压：AC380V，功率≥1.5KW。

       5.离心风机1台：工作电压：AC380V，功率：1.5kW，全压：994-606Pa，流量：1131-2356m³/h，转速：2900r/min

       6.功率变送器1个：量程0-1500W，0.5%FS，输出信号4-20mA。

       7.温湿度传感器1个：采用管道式安装，工作电压：DC24V；温度测量范围：-20～80℃，±0.3℃；湿度测量范围0～100%，±3.0%RH；4～20mA输出。

       8.微差压变送器1个：工作电压：DC24V，测量范围0～250Pa，0.5%FS，输出信号4～20mA。

       9.毕托管1个：304不锈钢材质，L型，直径6mm×长度250mm。

       10.配置PLC 1个：配置12个数字量输入点（DC24V）、8个继电器输出点。另配置8路模拟量输入扩展模块1个，配置1路模拟量输出扩展模块1个。

       11.工业触摸屏1个：采用7"TFT液晶屏，分辨率800×480，处理器ARM 800MHz。系统存储128M，串行接口：C0M1（232）， COM2（485）， COM3（485）USB 接口：l×Host以太网口：1×10/100MS。符合CE/FCC认证标准，前面板符合IP65防护等级，工业三级电磁兼容

       12.转速传感器1个：工作电压：DC24V，量程：0～3000r/min。

四、实验项目

       1.固定转速下的风机特性测定实验；

       2.离心风机静风压以及动风压的测量实验。
