一、概 述

    在当今的高科技时代，霍尔器件(利用霍尔效应制成的电子器件)在非电量测量、自动化控制和信息处理等方面的应用日益广泛。该实验组合仪能判断材料的导电类型，测定材料的霍尔系数和电导率，并可确定材料的载流子浓度及迁移率。

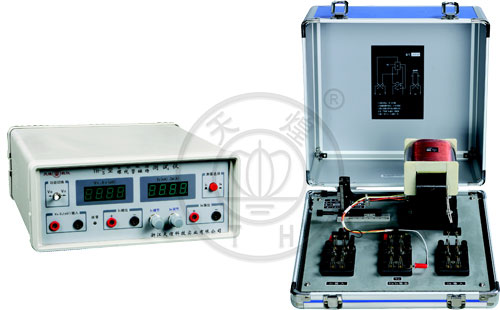

    本仪器是由“TH-H型霍尔效应实验仪”和“TH-H型霍尔效应测试仪”两大部分组成。

二、特 点

    1.霍尔样品为透明封装，可以清晰观察到霍尔样品的内部形状结构，能给学生一个定性的认识；

    2.采用100MΩ高输入阻抗数字电压表，对测试回路影响小，测量精度高；

    3.采用带温度补偿电路的恒流源对电磁线圈和霍尔样品供电，可确保磁场和霍尔驱动电流的稳定。

三、配置及技术性能

1.TH-H型霍尔效应实验仪：包括电磁铁、霍尔样品（透明封装）、样品架（具有X、Y二维调节功能及读数装置）以及换向开关等。

2.TH-H霍尔效应测试仪: 由两组直流恒流源和直流数字毫伏表组成。

    (1)I_M输出直流恒流源：0～1A连续可调，调节精度可达1mA，带三位半数码显示，精度为±0.5％,它为电磁线圈提供励磁电流，最大输出电    压为25V。

    (2)Is输出直流恒流源：0～10mA连续可调，调节精度可达10µA，带三位半数码显示，精度±0.5%，为霍尔样品提供工作电流。

    (3)直流数字毫伏表：测量范围0～±200mV。分为20mV、200mV两档量程，输入阻抗为10MΩ，三位半数码显示，精度为±0.5%，用于测量霍尔电压和不等势电压。

四、实验项目
