一、概 述

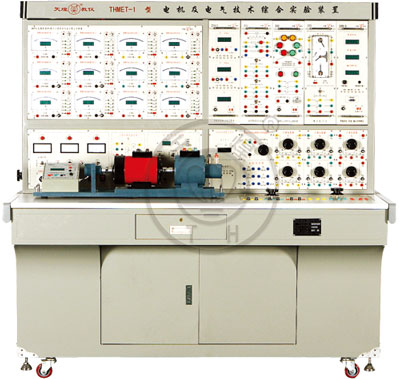

    “THMET-1型电机及电气技术综合实验装置”是针对“电机学”、“电机与拖动”、“微特电机”、“电机控制”、“继电接触控制”、“可编程控制器技术”及“工厂电气控制”等课程实验教学的需求而研制，它集成了隔离变压器，三相可调交流电源，高压直流电源，电压型漏电保护装置、电流型漏电保护装置，三相电源短路保护，定时兼报警记录仪，缺相指示、相序检测及过压指示，数模双显直流电压／电流表（整体表），真有效值数模双显交流电压表／电流表（整体表），单三相功率、功率因数表，转矩、转速输出功率测试，绕线异步电动机转子起动电阻、可调电阻器、电容器、三相同轴联动可调电阻器、电抗器，不锈钢导轨，各种电机等于一体，同时配有丰富的实验挂箱可供用户选择，该装置设计合理、功能先进、性能稳定可靠。适合高等院校、职业学院、中等专业学校、职教培训中心（所）等实验教学。

二、技术性能

1. 输入电源：三相四线～380V±10%   50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜1.5kVA
4. 重    量：580kg
5. 外形尺寸：172cm×73cm×170cm

三、装置的基本装备

（一）MET01电源控制屏(铁质双层亚光密纹喷塑结构，铝质面板)

1. 交流电源
   提供三相0～450V可调交流电源，同时可得到单相0～250V可调的交流电源(配有一台三相同轴联动自耦调压器（规格1.5kVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)可调交流电源输出处设有过流保护装置，当相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关，可指示三相电网电压和三相调压电压。
2. 高压直流电源两路
   提供220V(0.5A)励磁电源及40～250V(3A)连续可调稳压电枢电源(有过压、过流、过热及短路软截止自动恢复保护功能)各一组，设有一只直流数字电压表，通过开关切换，监示励磁及电枢电源输出电压。
3. 三相电源输入检测模块
   具有缺相指示、相序检测及过压指示功能。当输入设备的三相电源电压缺少任何一路或者两路，控制屏面板上的相应指示灯亮；当三相电源电压正常时自动检测输入电源的相序关系（相序正常时指示灯指示“正序”，否则指示“反序”；当电网单相电压值大于255V时自动发出声光报警信号。
4. 人身安全保护五大体系

• 设有三相隔离变压器一组(三相电源经钥匙开关和接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
• 设有电压型漏电保护器1，如果隔离变压器前的线路有漏电现象，即能实施保护并切断输出电源；
• 设有电压型漏电保护器2，如果隔离变压器后的线路及实验过程中的接线等有漏电现象，即能发出声光告警并切断输出电源；
• 设有电流型漏电保护器，控制屏若有漏电现象，当漏电流超过一定值时，即切断电源；
• 强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

5. 仪器、仪表保护体系

• 设有交流过流、短路保护器，如果三相隔离变压器或三相调压器输出电流大于3.5A或线路错接短路时，即能发出声光告警并切断输出电源；待用电或线路故障排除后方可重新启动控制屏，对交流电源起到良好的保护作用；
• 设有直流高压电源过压、过流、过热及短路保护器，如果直流高压电源输出出现过压、过流、过热、及线路错接短路时，即能发出声光告警并切断输出电源，待用电或线路故障排除后自动恢复输出，对直流高压电源起到良好的保护作用；
• 设有仪表超量程保护器，如果被测电压、电流大于测量仪表量程时，即能发出声光告警并切断输出电源，待选择正确量程后可重新启动使用，对仪表起到良好的保护作用。

6. 定时器兼报警记录仪（服务管理器）
   采用蓝屏液晶显示器，中文菜单显示，直观、清晰；通过键控单元操控完成时间设定、定时报警设定、解除设置等操作，具有切断电源及记录各种告警次数等功能。
7. 数模双显直流电压、电流表（整体表）

• 数模双显直流电压表两只：测量范围为0～±500V，分2V、20V、200V、500V四档，直键开关切换量程，输入阻抗10MΩ，精度为0.5级，具有超量程声光报警、指示及切断总电源功能。
  指针表：镜面式、双刻度线、中零表头结构，反应灵敏，读数快、可直接测量正负电压；
  数显表：四位数码管显示，自动判断、显示被测电压极性，读数准确、方便。
• 数模双显直流毫安表两只：测量范围为0～±2000mA，分2mA、20mA、200mA、2000mA四档，直键开关切换量程，精度为0.5级，具有超量程声光报警、指示及切断总电源功能。
  指针表：镜面式、单刻度线、中零表头结构，反应灵敏，读数快、可直接测量正负电流；
  数显表：四位数码管显示，自动判断、显示被测电流极性，读数准确、方便。
• 数模双显直流电流表两只：测量范围0～5A，分20mA、200mA、2A，5A四档，直键开关切换量程，精度为0.5级，具有超量程声光报警、指示及切断总电源功能。
  指针表：镜面式、双刻度线、中零表头结构，反应灵敏，读数快、可直接测量正负电流；
  数显表：四位数码管显示，自动判断、显示被测电流极性，读数准确、方便。

8. 真有效值数模双显交流电压表、电流表（整体表）

• 真有效值数模双显交流电压表三只：测量范围为0～500V，分2V、20V、200V、500V四档，直键开关切换量程，输入阻抗10MΩ，精度为0.5级，具有超量程声光报警、指示及切断总电源功能，能对交流信号（20Hz～20kHz）进行真有效值测量。
  指针表：镜面式、指针显示，反应灵敏、读数快；
  数显表：四位数码管显示，读数准确、方便。
• 真有效值数模双显交流电流表三只：测量范围为0～5A，分20mA、200mA、2A、5A四档，直键开关切换量程，精度为0.5级，具有超量程声光报警、指示及切断总电源功能，能对交流信号（20Hz～20kHz）进行真有效值测量。
  指针表：镜面式、指针显示，反应灵敏、读数快；
  数显表：四位数码管显示，读数准确、方便。

9. 绕线异步电动机转子起动电阻、电阻、电容器
   提供0Ω、2Ω、5Ω、15Ω、36Ω可调电阻一组，1µF/450V、2µF/450V、35µF/450V、4µF/450V电力电容各一只，10kΩ/8W、20kΩ/8W功率电阻各一只。
10. 可调电阻器
    提供900Ω×2/0.41A及90Ω×2/1.3A瓷盘电阻各三组。
11. 三相可调电阻器、电抗器（多种用途）

• 一组1300Ω×3/0.5A三相同轴联动可调电阻器，即可单相负载，又可作三相负载；
• 一组由三只127V/0.5A固定电抗和一只0.6kVA、0～450V三相同轴联动自耦调压器组成的三相同轴联动可调电抗器，既可作固定电抗和可调电抗（单、三相），又可作自耦调压器（单、三相）。

12. 控制屏正面凹槽内，设有两根不锈钢钢管，可挂仪表及实验部件。凹槽底部设有多个蓝色单相三芯220V电源插座给实验部件供电用。控制屏两侧设有单相三极220V电源插座、三相四极380V电源插座及串口座。实验台照明用220V、40W的日光灯一盏。
13. 控制屏后面设有220V冷却风扇一只，实验时对负载起到冷却作用，保证负载能够长时间使用。

（二）MET02实验桌

    实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方；设有大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面；实验桌底部装有四个万向轮和四个固定调节机构，便于移动和固定。

（三）装置挂箱及其相关部件与“DDSZ-1型 电机及电气技术实验装置”基本相同，以下部分已将配置列出，详细内容请参见“DDSZ-1型”上的说明

1. DD03-3不锈钢电机导轨、光码盘测速系统（日本欧姆龙1024增量式光电编码器）及数显转速表
   不锈钢导轨平整度好，无应力变形，加工精细，同心度与互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝。电机运行时噪声小，实验参数典型，能较好满足实验的要求。
2. DD03-4不锈钢电机导轨、涡流测功机及光码盘测速系统（日本欧姆龙1024增量式光电编码器）
3. DD05测力矩支架、测力矩圆盘及管形测力计
4. DJ11三相组式变压器
5. DJ12三相芯式变压器
6. DJ13直流复励发电机
7. DJ14直流串励电动机
8. DJ15直流并励电动机
9. DJ16三相鼠笼式异步电动机
10. DJ17三相线绕式异步电动机
11. DJ18三相同步电机
12. DJ19单相电容起动异步电动机
13. DJ20单相电容运转异步电动机
14. DJ21单相电阻起动异步电动机
15. DJ22三相双速异步电动机
16. DJ23校正直流测功机
17. DJ23-1直流电动机
18. WDJ24三相鼠笼异步电动机（△220V）（“继电接触控制”实验用）
19. DJ25直流他励电动机
20. WDJ26三相鼠笼异步电动机（△380V）（“继电接触控制”、“可编程控制器实验”实验用）
21. HK10 永磁式直流测速发电机：外接阻抗≥10kΩ，2400r/min
22. HK27交流测速发电机：激磁电压AC110V
23. D34-3单三相智能功率、功率因数表（三只表）
24. D47旋转编码器实验
25. D51波形测试及开关板
26. D52旋转灯、并网开关、同步机励磁电源
27. D53整步表及开关
28. D55-3智能转矩、转速、输出功率测试（与“DD03-3”配套）
29. D55-4涡流测功机控制箱（与“DD03-4”配套）
30. D54步进电机控制箱及步进电机实验部件
31. D56旋转变压器、中频电源
32. ZSZ-1型自整角机实验装置
33. MET57交流伺服电机实验挂箱及实验部件
    提供伺服电机控制器件及SL系列鼠笼转子两相伺服电动机一台
34. D91 三相永磁同步电机及控制系统
35. D92直线电机运行控制及实验部件
36. D93高压直流无刷电机及控制系统
37. D94开关磁阻电机及控制器
38. D60直流电气控制
39. D61继电接触控制(一)
40. D62继电接触控制(二)
41. D63继电接触控制(三)
42. D64继电接触控制
43. D65 PLC可编程控制器主机及模拟实验（三菱）
44. D65S PLC可编程控制器主机及模拟实验（西门子）
45. D66 PLC可编程控制器模拟实验（一）
46. D67 PLC可编程控制器模拟实验（二）
47. D68 PLC可编程控制器主机及模拟实验（三菱）
48. D68S PLC可编程控制器主机及模拟实验（西门子）
49. D69 PLC可编程控制器模拟实验（三）
50. MET06实验连接线及配件
    采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

四、实验项目与“DDSZ-1型电机与电气技术实验装置”完全相同
