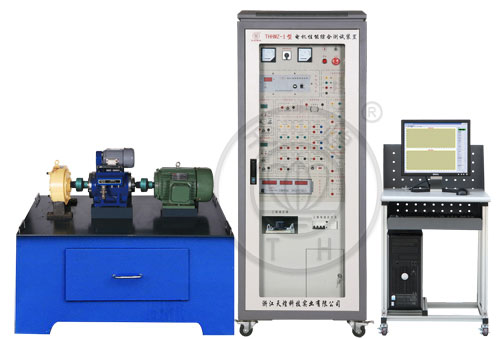

本实验台是针对教学和实验中对交、直流电动机性能测试要求而研制，电机测试数据经传感器检测，由上位计算机完成对数据的采集、存储、计算、分析，同时生成曲线及报告，能较好地满足各类院校相关专业对直流电动机、异步电动机、同步电动机等多种电机性能测试的教学和研究。
    采用计算机对测试数据进行采集并生成报表，同时自动绘制性能曲线。电机负载采用高性能、长寿命的新型磁粉制动器，负载调节稳定、可靠、方便。即可稳态测试，也可以进行快速瞬间测试。强大的电机试验数据库可以存储千台以上电机历史数据，方便查阅。
    本实验台从专用电源控制台、仪器仪表、电机、导轨、负载及专用导线到配套软件等均配套齐全。
一、技术性能
    1.输入电源：三相四线（或三相五线）～380V±10%  50Hz
    2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
    3.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
    4.测量参数及精度：
    交、直流电流：±0.5%
    交、直流电压：±0.5%
    功率：±0.5%
    转速及转差率：±0.1%
    扭矩：±0.1%
    绕组电阻：±0.2%
二、系统基本配备
    1.电源控制台                                  1台
    2.电机导轨                                       1台
    3.电机
    (1)直流电动机                  　            1台
    (2)单相电容起动异步电动机   　   1台
    (3)三相异步电动机          　            1台
    (4)三相同步电动机          　            1台
    4.转矩转速传感器                            1台
    5.负载：磁粉制动器                        1台
    6.微机扭矩仪                                    1台
    7.电流、电压、功率采集模块         1块
    8.计算机（用户自配）及相关测试软件  1套
三、实验内容
   1.直流电动机实验
   (1)直流电动机空载特性试验
   (2)直流电动机负载试验
   (3)直流电动机效率测定
   (4)直流电动机特性曲线测定
   (5)直流电动机冷态电阻、温升实验等按用户需要
   (6)直流电动机的转速、输出转矩、功率、电压、电流测定
   2.单相电容启动异步电动机实验
   (1)单相电容启动异步电动机空载特性试验
   (2)单相电容启动异步电动机堵转试验
   (3)单相电容启动异步电动机负载特性试验
   (4)单相电容启动异步电动机效率测定
   (5)单相电容启动异步电动机特性曲线测定
   (6)单相电容启动异步电动机冷态电阻、温升实验等按用户需要
   (7)单相电容启动异步电动机的转速、输出转矩、功率、电压、电流测定
   3.三相异步电动机实验
   (1)三相异步电动机空载特性试验
   (2)三相异步电动机堵转试验
   (3)三相异步电动机负载特性试验
   (4)三相异步电动机效率测定
   (5)三相异步电动机特性曲线测定
   (6)三相异步电动机冷态电阻、温升实验等按用户需要
   (7)三相异步电动机的转速、输出转矩、功率、电压、电流测定
   4.三相同步电动机实验
   (1)三相同步电动机的起动
   (2)三相同步电动机空载特性试验
   (3)三相同步电动机负载特性试验
   (4)三相同步电动机效率测定
   (5)三相同步电动机特性曲线测定
   (6)三相同步电动机V形曲线测定
   (7)三相同步电动机冷态电阻、温升实验等按用户需要
   (8)三相同步电动机的转速、输出转矩、功率、电压、电流测定
