一、产品特点

1. 采用开放式结构设计、模块化分解数控铣床的电气控制系统，具有数控铣床的安装调试、参数设置、PMC编程、故障诊断与维修、数控编程操作等多项功能。
2. 设计有专门的故障设置区和排故操作单元，可设置32个数控铣床的典型的电气故障，故障由教师在故障设置区通过开关设置，学生通过对故障的分析判断，在排故操作单元上排故，同时可以记录排故次数，具有数控车床的故障维修考核功能。

二、技术性能

1. 输入电源：三相四线～380V±10%  50Hz
2. 工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜2kVA
4. 重    量：150kg
5. 外形尺寸：165cm×47cm×170cm

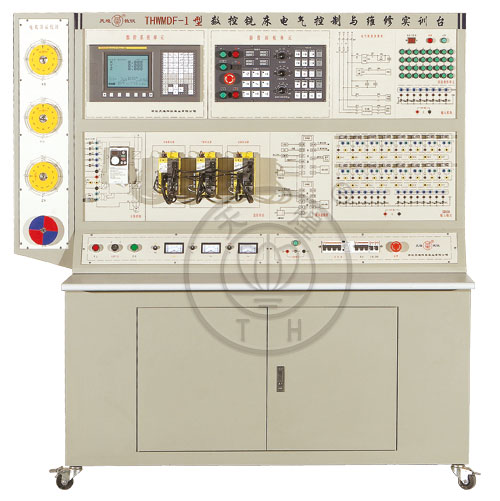

三、实训装置的基本配置及功能

1. 由控制屏和实训桌组成。控制屏为铁质双层亚光密纹喷塑结构，铝质面板；实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。
2. 三相380V交流电源供电，漏电保护器控制总电源，控制屏的供电由钥匙开关和启停开关控制。电压表监控电网电压，并设有指示灯指示和保险丝保护。
3. 数控系统单元：数控系统采用FANUC公司的“FANUC 0i mate MD”铣床系统，操作面板上设计有电源启停按钮，可单独控制数控系统电源。
4. 驱动模块：X/Y/Z进给轴采用FANUC公司的SVM系列伺服驱动器和βi系列伺服电机，面板上设计有驱动连接示意图，可直观体现进给驱动系统的连接关系；电机轴上装有转盘，便于观察电机运动。
5. 主轴模块：主轴电机变频控制，由三菱变频器进行无级调速，电机轴上设计有转盘，便于观察电机运动。
