本装置完全采用实用的传感器元部件,模块化设计。紧密结合现代传感器和检测技术的发展,使学员对传感器和检测技术的现状和未来有较为全面的了解和认识。不仅适合职业教育的检测技术、仪器仪表以及自动控制等专业的实训,而且也适用工业电气、机电一体化机电设备安装、电动电气等方面的技术人员培训。
一、技术性能
1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<0.5kVA
二、配置及技术性能

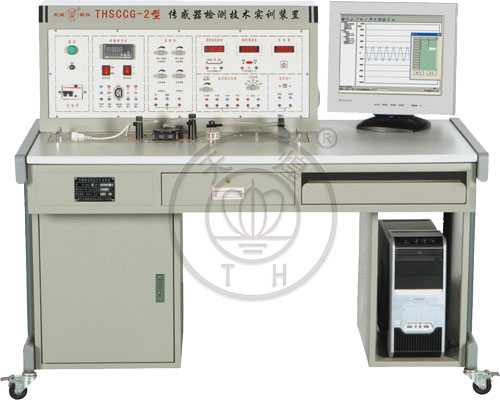

实训装置由主控台、传感器及信号处理实训模块、数据采集卡组成。
(一)主控台
-
四组直流稳压电源:+24V、±12V、+5V、0~5V可调,有短路保护功能
-
恒流源:0~20mA连续可调,最大输出电压12V
-
低频信号发生器:1~30Hz 低频信号;VP-P=0~17V连续可调
-
音频信号发生器:1k~10kHz 音频信号;VP-P=0~17V连续可调
-
数字式直流电压表:量程0~20V,分为200mV、2V、20V三档、精度0.5级
-
数字式直流毫安表:量程0~20mA,三位半数字显示、精度0.5级,有内侧外测功能
-
频率/转速表:频率测量范围1~9999Hz,转速测量范围1~9999rpm
-
计时器:0~9999s,精确到0.1s
-
PID调节仪:多种输入输出规格,具有温度控制和转速控制两种功能,内含人工智能调节以及参数自整定功能,先进控制算法
(二)实训模块:
-
温度传感器实训模块
-
转速传感器实训模块
-
液位/流量传感器实训模块
-
金属应变传感器实训模块
-
气敏、湿敏传感器实训模块
-
红外传感器实训模块
-
超声位移传感器实训模块
-
增量式编码器实训模块
-
光栅位移传感器实训模块
-
传感信号调理/转换实训模块
(三)数据采集卡:
高速USB数据采集卡:含8路模拟量输入,8路开关量输入,5路开关量输出,12位A/D转换,采集卡支持最大采样频率为400kHz。
上位机软件:本软件配合USB数据采集卡使用,实时采集实验数据,对数据进行动态或静态处理和分析,带有传感器虚拟仿真、双通道虚拟示波器、电机控制、DIDO等功能。
三、实训项目
-
I/V、F/V信号转换
-
数据采集卡A/D转换
-
直流电机驱动
-
金属应变传感器的应用―电子秤
-
扩散硅压阻压力传感器液位测量
-
涡轮流量计流量测定
-
计算机液位控制
-
霍尔传感器转速测量
-
磁电传感器转速测量
-
光电传感器转速测量
-
计算机转速控制
-
集成温度传感器的温度测量
-
铜电阻温度测量
-
热电偶温度测量
-
热电偶冷端温度补偿
-
PID调节仪温度控制
-
酒精检测
-
湿度检测
-
红外检测
-
超声波位移测量
-
增量式光电编码器角位移测量
-
长光栅线位移测量
-
开关量检测
