一、产品概述

    “THSNJK-1型物联网视频监控实训开发平台”是一款基于TI达芬奇处理器的物联网视频监控技术应用实训开发装置，配合外围电路，可以实现控制多路摄像头进行图像信息采集与控制的典型应用设计，系统通过良好的图形用户界面控制，调用后台程序对图像进行采集，采用H264格式压缩视频文件，保存到本地存储器或外扩U盘中，同时可以在液晶屏端回放存储的视频图像信息，最终实现物联网视频监控应用功能的一款实训类产品。

二、系统特点

1. 设备采用TI达芬奇系列高性能视频处理器设计，运行嵌入式操作系统，既可完成基础单元模块的实验，又可进行综合性的图像处理算法实验，实现多种视频处理算法的研究，视频处理性能强大
2. 设备将先进的视频处理技术与热门物联网应用环境相结合，符合物联网技术发展的最新潮流和趋势

三、技术性能

1. 输入电源：DC12V
2. 工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m

四、系统组成

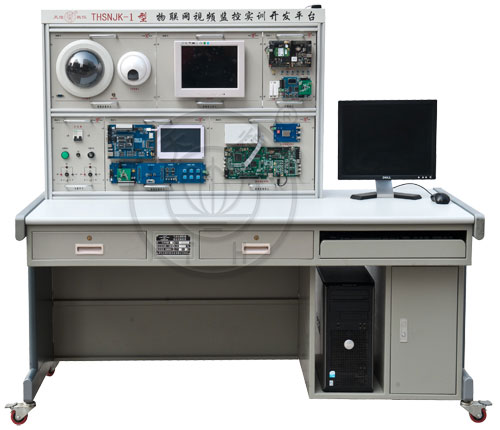

1. 实训开发平台由控制屏和实训桌组成。控制屏和实训桌采用铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，底部安装有带刹车功能的万向轮，可以灵活、方便的移动设备。
2. 主控制器由核心板和底板组成。核心板采用TI公司达芬奇系列处理器，提供256M SDRAM、64M NandFlash、32M NorFlash 、AIC32立体编解码器。底板集成了复合视频输入接口、复合视频输出接口、、10M/100M以太网接口、USB接口、RS485接口、RS232接口、红外远程接口、音频接口、SD卡接口、ATA接口、GPIO接口、TFT LCD接口、指示灯、扩展接口等硬件资源。
3. 视频捕捉单元采用符合工业标准的通用型模拟摄像头，兼容性强，扩展灵活。
4. 软件资源：

• U-boot.1.1.6
• Cramfs+Yaffs2(NAND Flash)
• 模拟摄像头采集驱动
• V4L2的摄像头视频采集编程
• 视频h264编码，存储
• Linux2.6.21
• Qt/E4图形界面
• U盘驱动，U盘自动识别与挂载、摄像头的检测
• 视频h264解码，显示
• h264视频格式传输

五、实训项目

1. CCS软件下的程序开发

• DDR2 SDRAM 应用
• NAND Flash 测试
• Audio 音频
• 复合视频采集回放
• RS232 通信
• RS485 通信
• 以太网通信
• SD卡接口应用
• 视频采集显示回放
• 硬盘接口
• USB 接口

2. DSP图像处理算法

• 图像点
• 图像的几何变换
• 图像增强
• 图像边缘检测
• 音视频编解码算法

3. 嵌入式Linux

• Linux实验环境的建立
• 音频采集回放
• 视频采集回放
• OSD 图像叠加
• 图像边缘检测
• NANDFLASH 烧写

4. 嵌入式Linux Demo
