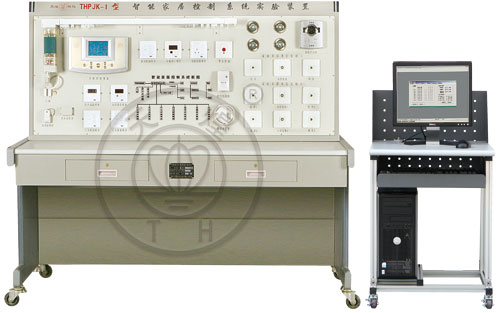

一、系统概述

    该系统提供了一个智能家居控制和管理平台，学生可以在实验设备上自己动手实现系统的布线、设备安装、系统调试等功能。系统的组成部件多为模块化设计，因而学生可根据系统的功能接口模块自主地构建家居系统的控制回路。

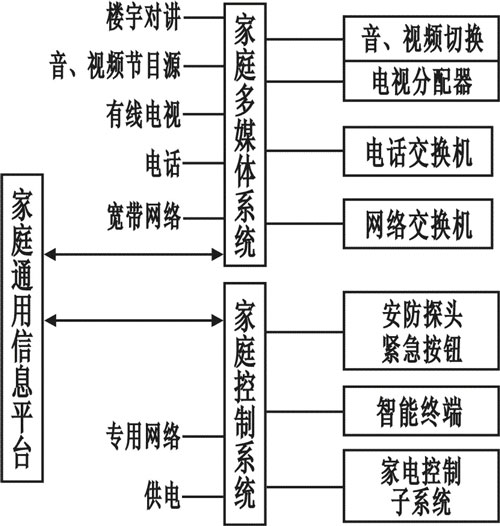

二、结构框图

六、基本配置

1. 控制屏（铁质双层亚光密纹喷塑结构）

    交流电源：单相220V 50Hz，带有过流保护装置。

2. 实验桌

    实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，分别用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定。

3. 系统控制主板

技术参数：

    报警输入：8路S1～S8，EOL(平衡电阻4.7kΩ)，线路电阻＜30Ω；
    状态指示：15个(探头/防区指示灯LED1--LED8、ApBus、ApNet、Setup、Security、LOW、Power、TEL)；
    报警输出：2路(继电器，3A，120VAC/3A，24VDC)，正常开；
    防拆输入：1路(SW3)，正常闭；
    ApBus接口：2路(ApBus(BK)：有备用电；ApBus：没有备用电)
    直流输出：2路(12V(BK)：有备用电；12V没有备用电)
    ApNET接口：1个(ApNET)；
    键盘接口：4个(Panel1、Panel2、Panel3、Panel4)；
    电话接口：1路进(Line In)，1路接电话(Telephone)；
    扩展板口：2个；(EXTEND PORT1/PORT2)
    工作电压范围：直流9.5～15V（13V最佳）
    正常工作电流：≤200mA(中心)

4. 系统控制键盘

    系统控制键盘内部集成了家庭安全控制和报警、电话接口、小区专用网络（ApNnet）接口、操作键盘及语音模块等。

技术参数：

    灯光电器遥控
    在家/离家设定
    监视范围：8防区
    预设报警电话号码：6组（24位/组）
    预设报警寻呼号码：6组（24位/组）
    内置麦克风（用于对讲、留言及监听）
    易用紧急按钮：3个（警讯/火灾/求救）
    警报信号：语音
    工作电压：DC12V
    通过系统控制键盘可以实现安防管理、信息资讯、家电控制、定时控制和设置系统参数。

5. 灯光控制模块

    灯光控制模块是与ApBus总线兼容使用的五键调光模块，可以接两组灯具，一组可以调光，另一组为不可调光，用户可给每组灯赋予一个恰当的名称。其上面有五个可编程的轻触式按钮，即指用户可定义每一个按钮的操作功能。它能与ApBus兼容产品构成双联，三联等多联控制功能。

    通过对灯光控制模块进行设定，可完成被控灯的开启/关闭、调亮/调暗、定时开/定时关、渐亮/渐暗、定时渐亮/定时渐暗、本地控制、无线遥控器控制、多联控制。

技术参数：
    额定功率输出（开关）：300W（1路）
    额定功率输出（调光）：300W（1路）
    电子调光级数：256级
    输入电压：220V/50Hz
    ApBus 接口：12VDC/24VDC/40mA

6. 电源插座模块

    电源插座模块是ApBus总线兼容使用的智能二孔/三孔插座模块。它本身具有普通的插座功能，通过编程赋予它一个名称后，可通过键盘、无线遥控器操作来控制它的接通和断开。电控模块的面板上的手动开关按钮具有本地手动控制功能。

    通过对电源插座模块进行设定，可完成对被控负载的接通/短开、锁定/解锁（本地开关）、多联控制、本地控制、无线遥控等功能。

技术参数：

    额定输出电流：10A
    额定工作电压：220V/50Hz
    电流通断能力：10A（阻性负载）
    ApBus 接口：12VDC/24VDC/20mA
    外观：二孔/三孔插座（2路）

7. 空调控制模块

    ApBus总线红外遥控模块，可以通过红外学习器，接受空调、影音设备的红外控制指令，它有别于一般遥控器的地方，是它能配合ApBus智能家居控制系统，实现对红外遥控家用电器的远程控制，而且易于安装。

    红外遥控模块背面有ApBus输入接口、空调状态输入接口(两个两位接线端子)和一个空调状态输入选择接口的两位单排插座，其中空调状态输入接口接空调状态反馈信号(无极性开关信号)。空调状态输入选择接口(无极性开关信号)是空调状态反馈信号的控制开关，空调状态输入选择接口短路时，空调状态反馈信号对本机有效；空调状态输入选择接口断路时，空调状态反馈信号对本机无效。

技术参数：
    APBUS输入电压：12V
    第一路开关状态反馈允许：１个
    静态工作电流：55mA
    工作环境温度：-10℃～+70℃
    存储环境温度：-20℃～+80℃
    最大遥控距离：＞8米
    红外线波长：950nm
    红外线入射角度：30℃
    红外控制回路：3路(IR102 ：仅1路)

8. 窗帘控制模块

    窗帘控制模块是ApBus总线兼容使用的模块。它本身具有控制电动窗帘的打开与闭合的功能，而且通过手动按键可随意调节窗帘的闭合尺度；通过系统编程后，还可通过与ApBus兼容的遥控器发送指令对窗帘进行无线遥控。

技术参数：

    额定电压：220VAC
    总额定输出功率：600W
    ApBus接口：12VDC/24VDC/40mA

9. 电脑接口模块

    电脑接口模块是ApBus总线及计算机串口通讯的连接器。通过它，ApBus总线可与计算机作双向的通讯。系统编程软件，可以通过电脑接口模块对系统上的模块作参数设定、操作编程，更改各样家电控制模式及安防配置。

功能说明：

1. 接到电脑作ApBus系统编程及家居控制使用
2. 通过软件把电脑传输过来的信号发送到APBUS系统上，同时也把ApBus传输过来的信号发送到电脑上
3. LED状态指示说明
   绿色灯亮：正常工作
   闪绿色灯：发送数据包到ApBus或者接收ApBus数据包成功
   闪红色灯：表示发送数据包或者接收数据包受到冲撞或者失败

技术参数：

    ApBus接口：12VDC/24VDC/32mA
    工作环境温度：-10℃～+70℃
    存储环境温度：-20℃～+80℃
    ApBus通讯速率：10kbit/s
    PC 串口设定：9600 Baud Rate，8bit

10. 无线接收模块

    无线接收模块是与ApBus总线兼容使用的无线控制接收模块，它使用了超外差接收方式及SAW谐振电路，具有抗干扰强及稳定良好特性。通过设定记录ApBus专用或兼容的遥控器的地址码后，则ApBus专用或兼容的遥控器可通过RC101无线接收模块来对接到ApBus系统，进行设备或灯光控制。它具有四路ID转换功能，每路接收八个无线遥控器，最多可以接收到32个ApBus专用或兼容的遥控器的控制。

技术参数：

    面板按键：1个
    ApBus 接口：12VDC/25mA或24VDC/25mA
    接收频率：315MHz或433.92MHz
    接收灵敏：-95mWdB
    接收方式：超外差式接收
    编码制式：24 Bit Address + 16 Bit Code
    安装：入墙式安装

11. 简易遥控器

    ApBus简易遥控器可用于控制家中大部份或所有影音器材，按键具有夜视功能，它有别于一般遥控器的地方，在于它还可以遥控家中的灯光及电器，无需接线。

12. 彩色门口机

    彩色门口机不属于ApBus总线上的设备，它直接和系统显示设备控制键盘相连，双向语音通道，CCD摄像头具有夜晚红外补偿功能，工作电源为DC12V，面板安装。
