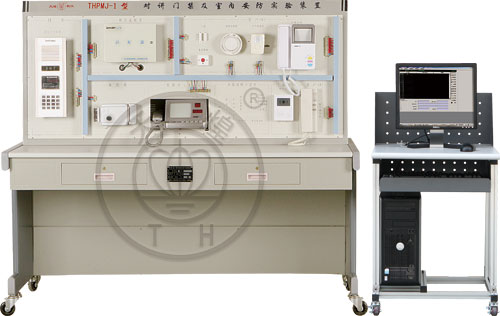

一、系统概述
本实验装置利用了计算机技术、网络技术、综合布线技术，将对讲、门禁有机的结合在一起，在统一布局的基础上，将各功能模块分立化。控制部分全部采用实物，控制对象采用国内先进的对讲系统，可灵活地完成各种模拟楼宇对讲、门禁系统的操作演示，系统的设置，线路设计，线路故障的判断、排除等实验。有利于学生掌握前沿性的成果，并充分发挥学生的想象力。
系统可实现的功能有：可视对讲与非可视对讲混装，并可实现呼叫、对讲、监视、密码开锁、刷卡开锁、遥控开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能，重要的是它具有与小区管理中心互联的功能，可实现小区的联网管理。

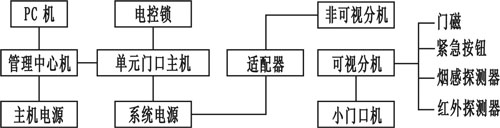

二、结构框图
三、产品特点
-
实现了计算机技术、网络技术、对讲与门禁的有机结合
-
系统开放，接线灵活
-
具有上位机管理软件，可实现多台主机之间信息共享
四、技术参数
-
输入电源：AC220V±15%，50Hz
-
环境温度：-20℃～+45℃
-
装置容量：＜1kVA
-
外形尺寸：1668mm×805mm×1484mm
-
安全保护：具有漏电自动保护装置
五、实验内容
-
楼宇对讲门禁系统使用情形模拟
-
可视分机的安装连接与使用
-
小门口机的安装连接与使用
-
非可视分机的安装连接与使用
-
单元门口机的安装连接与使用
-
管理中心机的安装连接与使用
-
适配器的安装连接与使用
-
系统电源和主机电源的安装连接与使用
-
红外探测器、煤气探测器、门磁、紧急按钮安装与使用
-
电控锁的安装与连接
-
按线路图将各部分连线
-
上位机软件的安装与使用
-
ID卡门禁
-
室内安防
-
管理中心机的干预
-
系统故障的判断与处理
-
设计并安装一个应用系统
六、基本配置
-
电源控制屏（铁质双层亚光密纹喷塑结构）
提供交流电源（带有过流保护措施）：单相交流电 220V 50Hz
-
楼宇实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。
-
豪华型电脑桌（铁质双层亚光密纹喷塑结构）
桌面为防火、防水、耐磨高密度板，结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定，有利于实验室布局。
-
单元门口主机
(1) 主机为编码式门口主机，可实现对单元楼门口的管理，容量250户，可扩展，带夜光。
(2) 具有密码开锁，ID卡开锁，与管理处视频通话等功能
(3) ID卡感应距离：＜10cm。
-
管理中心机
(1) 可实现对小区内单元门口主机的管理，具有视频监控功能。
(2) 具有远程开锁功能，可以打开指定单元门口的电控锁。
(3) 具有安防功能，可以指示和查询用户报警。
-
用户分机
用户分机有非可视用户分机和可视用户分机两种类型，非可视用户分机具有与单元门口主机通话功能，可视用户分机具有与单元门口主机通话和视频两种功能，同时具有四防区安防报警功能。
-
安防探测器
具有四类安防探测器：红外、门磁、烟感、紧急按钮。
-
监控软件
配备门禁控制软件，可以实现对单元门口刷卡信息的监控。
