一、产品概述

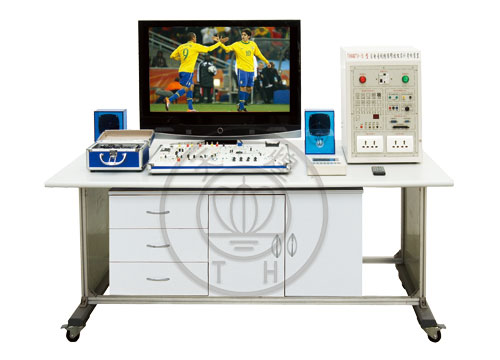

    “THAWTV-5型家电音视频维修技能实训考核装置”是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
    本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。

二、技术性能

1. 输入电源：单相三线～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 整机容量：＜300VA
4. 安全保护：动作电流≤30mA、动作时间≤0.1s
5. 外形尺寸：170cm×93cm×135.5cm

三、系统组成

  本装置由实训控制屏、实训桌、液晶显示器和实训组件四部分组成
 （一） 实训控制屏（铁质双层亚光密纹喷塑结构，铝塑面板）

1. 交流电源（均带有过流保护）
    输出电源：  市电不隔离输出    220V/50Hz
    隔离变压器输出    220V/50Hz，14.5V/50Hz
   东芝彩电遥控电源
2. 直流电源:±16V/+12V
3. 彩色信号发生器
   (1) 输出信号频率范围：第12频道
   (2) 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过按键直接选择
   (3) 输出信号：有视频、伴音（中频6.5M）、射频输出接口
   (4) 信号制式：PAL-D/K
4. 智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口

 （二） 液晶显示器：32吋 对比度：600：1，亮度:500cd/m2，反应时间：＜16ms

 （三） 实训组件：
  本装置由液晶彩电模块、智能实训考核系统组成。

1. 液晶彩电实训模块
       智能故障转换接口单元、开关稳压电路单元、逆变器背光驱动电路单元、遥控及本机键盘控制单元、视频信号处理单元、音频输出单元、AD模数转换单元、内置设故排故系统（可由电脑随机设置故障点）
2. 智能实训考核系统
       该系统由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有智能答题器。答题器是由240×128点阵蓝底背光液晶显示屏、PVC轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，教师机根据学生上传的信息对其考核内容进行自动评分，并保存结果，以备查询或打印。考核系统的功能：能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点的误排次数,能自动保存试卷，掉电不丢失，避免重复出题，自动保存每个考生的学号、班级、答题结果、误排次数、考试时间、报警记录和评分结果，具有日历、时钟功能，具有倒计时功能，具有发卷、提交功能，具有对考核台的编号设置与个人登录密码设置功能。

 （四） 实训桌：
    整体结构采用铝合金框架落地台式，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐磨高密度板，结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。

四、实训项目

1. 理解液晶电视中各主要元器件的基本结构及基本工作原理
2. 认识液晶电视机各主要单元电路的组成，理解其基本的工作原理
3. 电子调谐器的测量与分析
4. 遥控及本机键盘控制测量与分析
5. 视频信号处理流程测量与分析
6. 音频信号处理流程测量与分析
7. AD模数转换控制测量与分析
8. 开关稳压电路测量与分析
9. 逆变器背光驱动电路测量与分析

五、仪器配置

1. 用户必配仪器：20M/40M双踪示波器，数字万用表，普通计算机（教师机）
2. 用户选配仪器：50/300MHz扫频仪，普通计算机（学生机）
