一、产品概述

    “THAWJS-1型家用电子产品高级工•技师技能实训考核装置”是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修等相关专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
    本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及高级工、技师的技能鉴定考核。

二、系统特点

1. 智能化 本装置采用智能化、网络化的实训考核系统，故障点由教师根据考核要求在计算机上设置，通过考核系统传送到学生的电视实训单元，学生使用计算机或者答题器进行答题及排故。同时，系统监控并记录时间和排故次数。
2. 开放性 实训装置采用隔离变压器隔离供电，并设有漏电保护装置，确保学生使用安全。敞开式面板上有完整的信号线路图、测试点和调整点。
3. 实用性 根据岗位鉴定要求，设置典型随机故障点，对实训内容、要求及知识点，仪器配置，实训考核步骤、实训数据、结果等都做了精心设计，可完成学生对认知、安装、调试、维修等多种技能的实训。
4. 配套性 能满足各类学校相应课程的实训教学目标。装置采用模块化结构，从电源到模块、模块到模块及其它各部件之间的连接，采用专用导线配套齐全，配套部件的性能、规格等均密切结合实训的需要，详尽的实训指导书，完全满足实训要求。

三、技术性能

1. 输入电源：单相三线～220V±10%  50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 整机容量：＜300VA
4. 安全保护：动作电流≤30mA、动作时间≤0.1s

四、系统组成

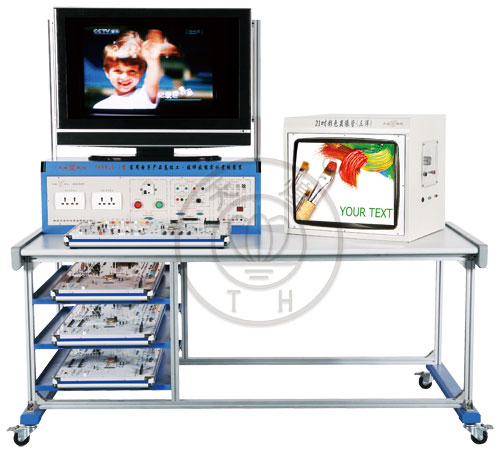

    本装置由实训控制屏、显像管箱、32吋液晶显示器和实训组件四部分组成

 （一）实训控制屏（铁质双层亚光密纹喷塑结构，铝面板）

1. 交流电源（均带有过流保护）
   输出电源：  市电不隔离输出    220V/50Hz
   隔离变压器输出    220V/50Hz
   液晶电视专用电源
2. 扩展电源模块
   交流电源    14.5V/50Hz
   直流电源    ±16V/±12V
   遥控电源
3. 彩色信号发生器
4. 输出信号频率范围：第12频道
5. 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种，可由按键直接选择
6. 输出信号：有视频、伴音（中频6.5M）、射频接口
7. 信号制式：PAL-D/K
4. 智能考核接口单元：答题器接口、PC机串行接口、彩电模块接口

 （二）显像管箱：21吋直角平面显像管（彩虹管），内置消磁线圈。

 （三）32吋液晶显示器

1. 对比度：600：1
2. 分辨率：1366×768
3. 反应时间：＜16ms
4. 屏幕亮度：500cd/m²
5. 视角：＞160度
6. 画面纵横比：16：9
7. 制式：NTSC/PAL/SECAM
8. 输入：TV、AV、S-VIDEO、VGA、YpbPr
9. 音频：SRS WOW  三维空间环绕音效

 （四）实训组件
    由DVD模块、扬声器组、智能实训考核模块、东芝超级芯片遥控彩电板模块、三洋I²C遥控彩电板模块、32吋液晶电视板模块等组成。实训模块有两种尺寸的电路板，分别为600mm×370mm、345mm×205mm。

1. 三洋I²C遥控彩电模块
   采用三洋单片机电路(LA76810)和三洋单片遥控电路(LC863528C-55K7)组成，具有集成度高、电路大大简化、I²C总线控制、全遥控、自动存台等特点。
2. 东芝超级芯片遥控彩电模块
   采用东芝超级芯片电路（TOSHIBA8873-CSCNG6PR6）, 具有集成度高、电路简单、内部I²C总线控制、全遥控、自动存台等特点。
3. 32吋液晶电视模块
   音视频处理采用流行的MST9E19B系列处理芯片，音频功放采用效率高的TPA300X系列芯片。整机采用敞开式设计，线路简洁、功能强大、性能优良等特点。
4. DVD机模块：DVD 机芯及伺服电路、DVD键盘控制、显示及遥控、DVD内置稳压电源、DVD光盘。
5. 扬声器组模块：左右立体声高低音扬声器（扬声器箱为独立有机玻璃机箱）。
6. 智能实训考核系统: 该系统由教师机、智能实训考核板（内置式）、智能实训考核系统软件组成，并配有智能答题器。答题器是由240×128点阵蓝底背光液晶显示屏、PVC轻触键盘、微处理器、存储器、通信模块组成。该系统可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，教师机根据学生上传的信息对其考核内容进行自动评分，并保存结果，以备查询或打印。考核系统的功能：能实现设备的自动监测和识别,能再现对实训台进行故障设置和排除并统计故障点的误排次数,能自动保存试卷，掉电不丢失，避免重复出题，自动保存每个考生的学号、班级、答题结果、误排次数、考试时间、报警记录和评分结果，具有日历、时钟功能，具有倒计时功能，具有发卷、提交功能，具有对考核台的编号设置与个人登录密码设置功能。

 （五）实训桌
    整体采用落地台式桌体结构，并设有四个万向轮和四个固定调节机构，便于移动和固定，利于实验室布局。桌面为防水、防火、耐磨高密度板，结构坚固，造型美观大方。

五、实训项目

 （一）三洋I²C彩电维修技能实训项目

1. 识别I²C彩色电视机主要元器件并掌握其功能
2. 理解I²C彩色电视机的整机信号流程和掌握基本调试方法
3. 理解电子调谐的工作原理
4. I²C彩色电视机微处理器控制电路测试与分析
5. 红外遥控器发送与接收的测试与分析
6. 本机键盘控制的测试与分析
7. I²C彩色电视机遥控器进入工厂模式操作练习
8. I²C彩色电视机图像中放、检波、伴音中放、鉴频电路的分析测试与分析
9. 自动搜台、存台实训与分析
10. TV/AV 切换与分析
11. I²C彩色电视机伴音音量控制测试与分析
12. I²C彩色电视机色度解码与图像重现电路分析
13. I²C彩色电视机三基色信号测试与分析
14. 行、帧波形的分析与测量
15. I²C彩色电视机自动亮度控制测试与分析
16. 帧幅调节操作
17. 字符定位操作
18. 开关电源电路测试与分析
19. 稳压电源开关振荡波形的测量
20. 消磁电路
21. 常见故障的分析与维修

 （二）东芝超级芯片彩电维修技能实训项目

1. 识别超级芯片彩色电视机主要元器件并掌握其功能
2. 理解超级芯片彩色电视机的整机信号流程和掌握基本调试方法
3. 理解电子调谐的工作原理
4. 超级芯片微处理器控制电路测试与分析
5. 红外遥控器的发送与接收的测试与分析
6. 本机键盘控制的测试与分析
7. 超级芯片电视机遥控器进入工厂模式操作实训
8. 超级芯片电视机图像中放、检波、伴音中放、鉴频电路的分析与测试
9. 自动搜台、存台分析与操作
10. TV/AV 切换分析与操作
11. 超级芯片电视机伴音音量控制分析与测试
12. 超级芯片电视机色度解码与图像重现电路分析
13. 超级芯片电视机三基色信号分析与测试
14. 行、帧波的分析与测量
15. 超级芯片电视机自动亮度控制分析与测试
16. 帧幅调节操作
17. 开关电源电路测试与分析
18. 稳压电源开关振荡波形的测量
19. 消磁电路
20. 常见故障的分析与维修

 （三）液晶电视维修技能实训项目

1. 理解液晶电视中各主要元器件的基本结构及基本工作原理
2. 认识液晶电视机各主要单元电路的组成，理解其基本的工作原理
3. 电子调谐器的测量与分析
4. 遥控及本机键盘控制测量与分析
5. 视频信号处理流程测量与分析
6. 音频信号处理流程测量与分析
7. 开关稳压电路测量与分析
8. 液晶屏的工作原理及分析
9. 常见故障的分析与维修

 （四）DVD机的工作原理与维修方法

六、仪器配置

    用户选配仪器：20M/40M双踪示波器，数字万用表，普通计算机（教师机）
    50/300MHz扫频仪，普通计算机（学生机）
