一、系统概述

    火灾自动报警控制系统在智能建筑中通常被作为智能建筑三大体系中的BAS（建筑设备管理系统）的一个独立子系统。整个系统的运作既能通过建筑物中智能系统的综合网络结构来实现，也可以在完全摆脱其它系统网络的情况下独立工作。

    该系统是通过对消防实训台上各个探测设备的参数变化进行火灾报警，并通过相关信号对其它系统的消防实现联动控制。

二、结构框图

三、产品特点

1. 系统设计开放灵活，学生可以自行设计消防报警系统及联动系统
   • 采用市场占有率高、国内外知名的品牌产品，具有很高的实用性与通用性
     • 系统采用消防系统比较流行的总线结构
       • 系统不仅具有消防联动控制系统，而且还有消防广播系统及消防通讯系统
         • 系统除了常用的消防探测器外，还配置了光束感烟探测器，实训更加方便
           • 系统可以与“THPPL-1型 喷淋灭火系统实训装置”形成联动

四、技术指标

1. 输入电源:AC220V±10% 50Hz
   • 工作环境:环境温度-20℃～+45℃  相对湿度＜85%
     • 装置容量:＜2kVA
       • 实训台尺寸:1668mm×805mm×1484mm
         • 安全保护:具有漏电自动保护装置

五、实训项目

1. 消防控制系统布线及接线
   • 消防控制系统情形模拟
     • 电子编码器的使用与编码
       • 火灾报警联动控制器的使用与设置
         • 消防报警单点处理
           • 火灾事故广播及火灾通讯系统的使用

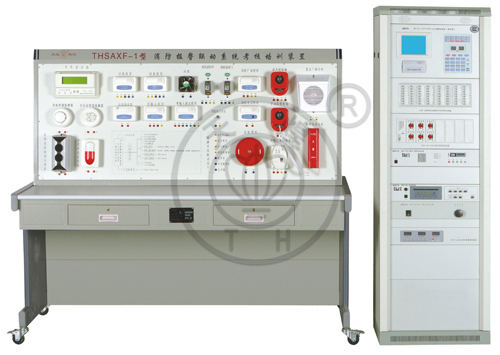

六、消防控制系统消防联动模拟基本配置

1. 电源控制屏（铁质双层亚光密纹喷塑结构）

    交流电源:单相220V 50Hz，带有过流保护装置。

2. 实训桌

    实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，形状似长方体封闭式结构，造型美观大方；设有两个大抽屉、柜门，分别用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构。

3. 火灾报警控制器

    控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活等特点；系统采用大屏幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息；具有全面的现场编程能力，最大容量为4845个总线制报警联动控制点。控制器可与开关量、模拟量、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一身的报警联动一体化控制器。

4. 多线制联动控制盘

    一般与切换模块一起使用，完成对消防泵、风机等重要设备的控制，控制盘可控制14路设备，每路占用一个总线地址编码点。具有输出端短路、断路检测功能，并有相应的灯光指示。

5. 火灾显示盘

    火灾显示盘是用单片机设计开发的汉字式火灾显示盘，用来显示已报火警的探测器位置编号及其汉字信息并同时发出声光报警信号。它通过RS-485总线与火灾报警控制器相连，处理并显示控制器传送过来的数据。每路RS-485总线最多可配接64台火灾显示盘。

6. 输入   /输出模块

    单输入模块用于接收消防联动设备输入的常开或常闭开关量信号，并将联动信息传回火灾报警控制器。主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。这些设备动作后，输出的动作信号可由模块通过信号二总线送入火灾报警控制器，进行报警，并可通过火灾报警控制器来联动其它相关设备的动作。

输入输出控制模块则主要用于控制消防灭火设备的启动或停止，同时向消防控制中心传送消防灭火设备动作与否的回答信号。

7. 火灾报警探测器

    火灾控制探测主要配有可燃气体探测器、差定温感温探测器、光电感烟探测器、光束感烟探测器等。

8. 火灾广播及通讯设备

    火灾广播及通讯系统主要由150W功率放大器、消防广播主机、广播音响、总线制消防电话主机、消防电话分机等组成。
