一、系统概述
本实验装置能满足《建筑电气工程技术》、《建筑电气技术基础》、《建筑应用电工》、《建筑供配电工程》、《建筑设备自动化系统》、《楼宇设备自动控制》、《智能建筑楼宇自控系统》等专业开设实验的需要。学生通过实验，能对楼宇中的供电以及配电基本结构有一个全面了解，掌握建筑设备自动化系统中供配电子系统的应用。
本实验装置配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的主要实验教学，可以让学生了解楼宇中供配电的基本结构，熟悉供配电监控系统。
二、系统特点
-
采用DDC采集控制模块实现对电力系统中各类数据的采集与开关控制；
-
采用先进LonWorks总线通信协议组网，具有一定的代表性；
-
配备上位机监控系统，可实时监控供配电网络结构，分析和打印各类电量数据。
三、技术参数
-
输入电源：三相四线（或五线）～380V±10% 50Hz
-
环境温度：-10℃～+45℃
-
装置容量：＜30kVA
-
外形尺寸：700mm×700mm×1800mm
-
安全保护：具有漏电自动保护装置
四、实验项目
-
智能建筑的供电运行方式实验
-
典型楼层配电运行方式实验
-
供配电系统中运行线路状态的现场监测和控制
-
备自投联动控制实验
-
双电源自动切换控制实验
-
应急电源自动投入和退出运行控制实验
-
功率因数补偿实验
-
与消防自动报警系统的联动实验
-
供配电监控系统运行调度实验
五、基本配置
-

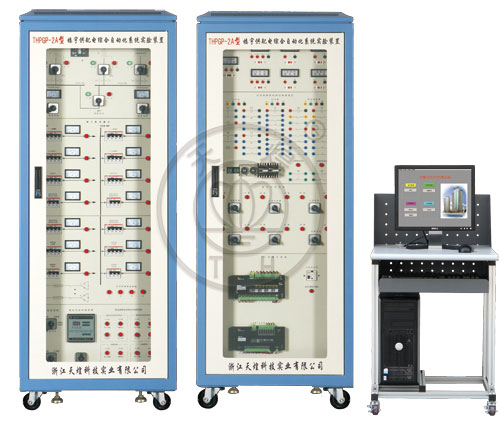

控制柜
控制柜由楼宇供配电线路及其相应的电器组成，设置的控制电器有微型断路器等，现场设置仪表测量单元，进行电压和电流显示。此外，还采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
-
下位机系统
下位机系统采用DDC控制器，实现现场数据的采集和开关控制，并通过LonWorks总线与上位机系统通信。
-
上位机监控系统
配备监控系统软件，可以实现供配电系统的远程监控。实现断路器的分、合闸控制，各线路电量参数的监视，实现电力系统的“四遥”。
