一、产品概述

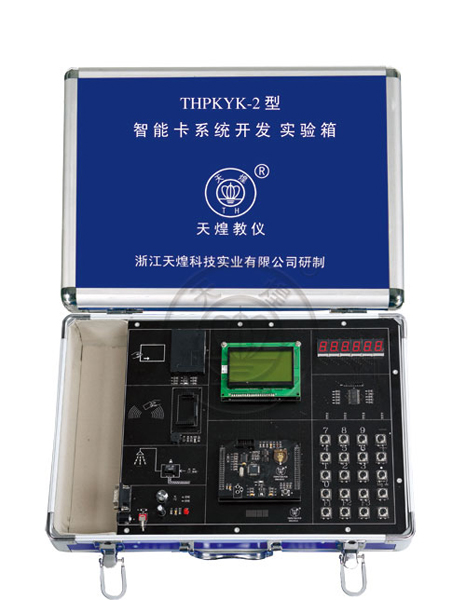

    “THPKYK-2型智能卡系统开发实验箱”主要是针对IC技术及应用而研制的，展现了接触式IC卡和非接触式IC卡（射频卡）的基本原理、主要特点和应用方法。智能IC卡广泛应用于交通、智能建筑、校园管理、电子支付、考勤管理、医疗卫生和社会保险等领域，对于电子信息等专业的学生来说，IC卡技术已成为必须掌握的一门实用技术。学生结合应用实例、提供的电气原理图及具体的单片机测试和应用程序，可以全面系统地掌握各类IC卡及其相关知识。

二、产品特点

1. 开放式软硬件平台，提供全部单片机测试和应用源程序，突破学生只能面对“黑匣子”的局限
2. 具有仿真性与自主学习的开放性，可实现对食堂售饭系统、水控消费系统等消费系统的模拟
3. 采用RS232串行口与PC机通讯
4. 控制蜂鸣器鸣响和指示灯功能
5. 提供上位机演示软件和消费系统应用软件程序

三、技术性能

1. 支持T=0、T=1协议通讯的CPU卡
2. 符合ISO/IEC14443 Type A标准，可支持Mifare1 S50、 Mifare1 S70、Mifare Light 、Mifare  UltraLight、Mifare PRO等
3. 工作环境：温度-5℃～+40℃  相对湿度＜85%

四、系统组成

1. 主处理器模块
2. 接触式IC卡操作模块
3. 射频卡操作模块
4. RS232通讯接口
5. 4×4矩阵键盘模块
6. EEPROM存储模块
7. 实时时钟模块
8. 蜂鸣器模块
9. LCD液晶显示模块
10. LED数码管显示模块
11. 水控电磁阀模块

五、实验项目
