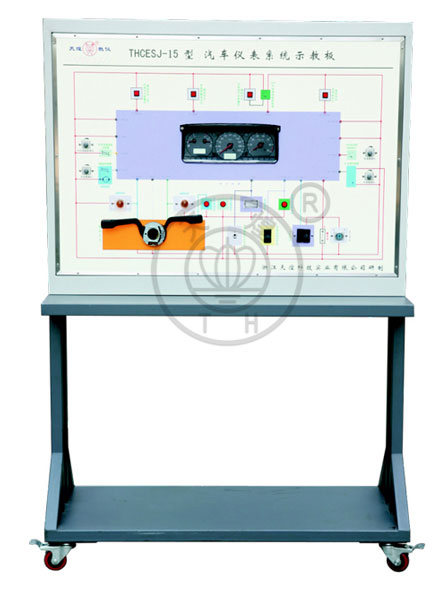

本示教板完整展示了上海大众桑塔纳2000原车仪表系统，设备包括大灯开关、组合开关、转向灯、后窗加热灯开关、行李箱指示灯开关、行李箱灯、制动指示灯开关等汽车真实部件，其余的设备采用专用电路进行模拟，能动态演示汽车仪表系统的工作过程，面板上设有相关测试点便于教师利用仪器仪表对其测量。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、装置特点
-
面板布局采用框图模块设计，具体实物与框图一一对应，框图与框图之间通过彩色线连接；
-
面板上设有相应的测试点，教师可以测量参数的变化。
二、技术性能
-
输入电源：单相三线～220V±10% 50Hz
-
工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
-
装置容量：＜0.2kVA
-
外形尺寸：120cm×55cm×180cm
三、基本配置及功能
示教板采用整体框架式结构，面板采用彩色PVC喷绘工艺，框架和控制屏经过喷塑处理，并设计有桌面，便于教师放置相关测量设备，底部设有万向轮便于移动和布置。
面板布局采用框图模块设计，具体实物与框图一一对应，仪表系统采用上海大众桑塔纳2000的原车仪表，能展示原车仪表中的转速表指示、燃油表指示、车速里程表指示、冷却液温度表指示、电子时钟、冷却液温度报警指示、机油压力报警指示、制动装置报警指示、充电指示、后窗加热指示、冷却液液位报警指示、防盗报警指示、远光灯指示、左右转向灯指示、行李箱灯指示等功能。
四、实训项目
汽车仪表系统工作演示
五、仪器配置
-
用户必配仪器：汽车专用万用表
-
用户选配仪器：汽车专用示波器
