一、产品概述

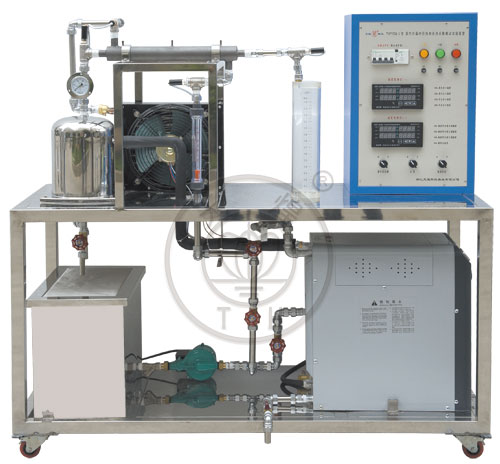

    本装置由电蒸汽锅炉、套管换热器、蒸汽冷凝罐、流量测试设备、固体调压模块、多路巡检仪等组成。可测定蒸汽在冷凝过程中传热系数κ和给热系数α，使学生加深理解蒸汽冷凝现象的规律及影响凝结换热的因素，了解影响给热系数的因素和强化传热的途径。

二、系统特点

1. 系统采用敞开式设计，将控制系统、管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种元器件及了解系统的工作流程。
2. 利用套管换热器来测量蒸汽在水平管内（管外为自来水时）冷凝时传热系数和给热系数。
3. 设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。

三、技术性能

1. 输入电源：单相三线 AC220V ±10%  50Hz
2. 工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3. 系统容量：＜5kVA
4. 安全保护：设有电流型漏电保护、接地保护，安全符合相关国家标准

四、系统配置

1. 控制系统：由8个热电偶采集各点的温度。分别为蒸汽进口温度、蒸汽出口温度、凝水水温、冷水进水口水温、冷水出水口水温、套管换热器内壁中间与两头共三处温度测试点；蒸汽发生器加热采用固体调压模块无级调节控制，多路巡检仪显示测量温度。
2. 系统组成：由电蒸汽锅炉（蒸汽发生器）、套管换热器、接点压力表、安全阀、汽水分离器、热电偶、水冷器、管道、阀门、流量计等来完成蒸汽冷凝。

五、实验项目

1. 蒸汽冷凝时传热和给热系数测试实验装置的组成与使用
2. 蒸汽冷凝时传热和给热系数测试的方法与计算
