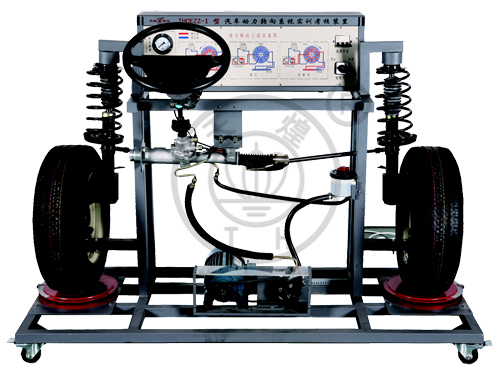

本装置采用全新大众桑塔纳2000液压动力转向系统,包括方向盘、转向器、助力泵、前悬挂、转向轮和转向管柱等,能清晰展示动力转向系统和前悬挂的外形、安装位置及连接关系。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、装置特点
-
采用全新原厂大众桑塔纳2000动力转向系统,能形象演示汽车动力转向和非动力转向;
-
设备配置了转向刻度盘和系统油压表,设有各工况转向示意图,便于学生观察理解和掌握动力转向系统的原理;
二、技术性能
-
输入电源:三相四线~380V±50% 50Hz
-
工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
-
装置容量:<2.0kVA
-
外形尺寸:175cm×70cm×117.5cm
三、基本配置及功能
本实训装置采用台架和屏一体化设计结构,将全新大众桑塔纳2000型上的转向机构按照原车位置设计在一起,系统配备有油压表和转角刻度盘,可以完成对前轮前束的测量、系统油压的检测和转向助力泵油压以及转向轮转角的测量等。
台架面板上还绘制有动力转向原理图,可方便教学,学生能清楚直观的了解动力转向系统的工作原理。
四、实训项目
-
汽车动力转向实训
-
汽车转向横拉杆调整实训
