一、产品概述

    目前我国传热元件的结构形式繁多，其换热性能差异较大，在合理选用和设计换热器的过程中，传热系数是度量其性能好坏的重要指标。本装置以应用较为广泛的间壁式换热器（共有套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器四种）为实验对象，可完成其性能测试实验。适合各院校空调工程专业、供热通风和建筑环境与设备工程等专业相关课程的实验教学。

二、系统特点

1. 采用四种不同结构的换热器（分别为套管式换热器、螺旋板式换热器、列管式换热器和钎焊板式换热器）进行性能测量。
2. 实验装置可测定换热器总的传热系数、对数传热温差和热平衡误差等，并能根据不同的换热器对传热情况和性能进行比较分析。
3. 实验装置采用工业现场的真实换热器部件，与实际应用接轨。

三、技术性能

1. 输入电源：三相五线制 AC380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃　相对湿度＜85%(25℃)　海拔＜4000m
3. 装置容量：＜5.0kVA
4. 套管式换热器：换热面积0.03m²
5. 螺旋板式换换热器：换热面积1m²
6. 列管式换热器：换热面积0.3m²
7. 钎焊板式换热器：0.144m²
8. 电加热器总功率：＜4kW
9. 安全保护：设有电流型漏电保护、短路保护、接地保护，安全符合国家标准

四、系统配置

1. 实验台：器件安装支架采用不锈钢结构，在安装支架一侧放置铁质双层亚光密纹喷塑结构的控制屏，结构清晰、紧凑。
2. 电源控制模块：为设备提供工作所需的三相交流电源，由电流型漏电保护器（电源总开关）控制。
3. 温度检测：采用温度变送器和PT100相结合的方式对各进出口水温进行监测，利用STC-200温度表对热水加热进行自动限温和自动控温。
4. 信号采集系统：该系统配备研华1711数据采集卡，利用上位机软件对设备进行操作，该软件系统具有实时监控、数据显示、数据处理、数据存储、报表输出等功能。

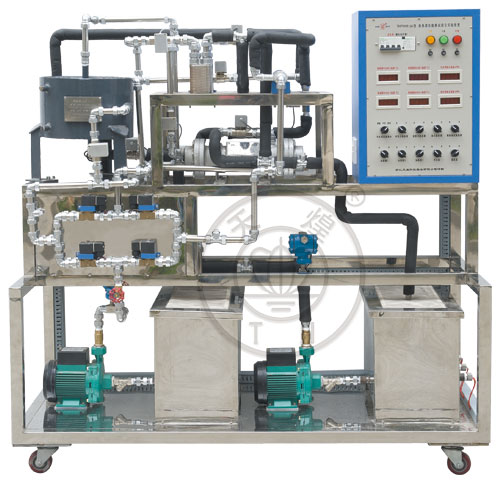

5. 基本组成：主要有由换热器、加热水箱、热水泵、热水流量传感器、冷水箱、冷水泵、冷水流量传感器、顺逆流换向阀门组、测温传感器、采集卡、温度控制仪表、温度变送器及电流检测仪表等组成。

五、实验项目

1. 套管式换热器性能测试
2. 螺旋板式换热器性能测试
3. 列管式换热器性能测试
4. 钎焊板式换热器性能测试
5. 换热器顺逆流综合性能测试
