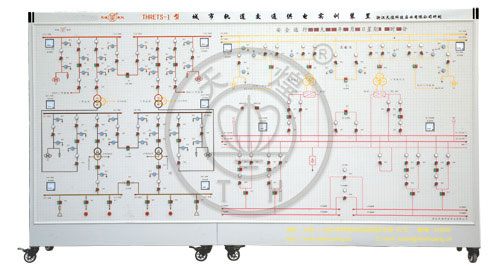

“城市轨道交通供电实训装置”是针对地铁供电系统倒闸操作而专门研制的。本装置含110kV、35kV、10kV、0.4kV、直流1500V五个电压等级，涉及了地铁的主变电所、牵引变电所、降压变电所，其中110kV、10kV、0.4kV三个电压等级采用单母分段，两入两出；35kV侧采用2路进线，双母带联络。直流牵引部分采用双机组双边供电方式，即每个牵引变电站两台机组带两台总闸并列向直流母线供电；直流母线下设四台分闸分别向各轨道供电，两个相邻的牵引变电站互为备用；另设备用闸，故障时代替总闸或分闸；设母线短路柜刀闸，在整站停电维修时保证人员及设备安全。通过此地铁供电系统模型，学生可以进行各种工况下的倒闸操作，可以有效地提高其对地铁供电系统复杂性、特殊性的认识和理解。本装置适合各类职业院校、电力公司、职业技能培训部门等机构对电气化铁道类人员的培训和考核。

二、产品特点

1. 真实性：装置元件布置和开关操作依据工程设置
2. 模块化：软件功能模块化设计，可扩展性强
3. 实用性：配有考核系统，方便实训鉴定考核
4. 选择性：用户可选配后台软件

三、技术性能

1. 输入电源：单相三线～220V±10%  50Hz
2. 工作环境：温度-10℃～+50℃，相对湿度＜85%（25℃），海拔＜4000m
3. 装置容量：＜1.5kVA
4. 外形尺寸：3800mm×2000mm×500mm

四、实训项目
