一、概 述

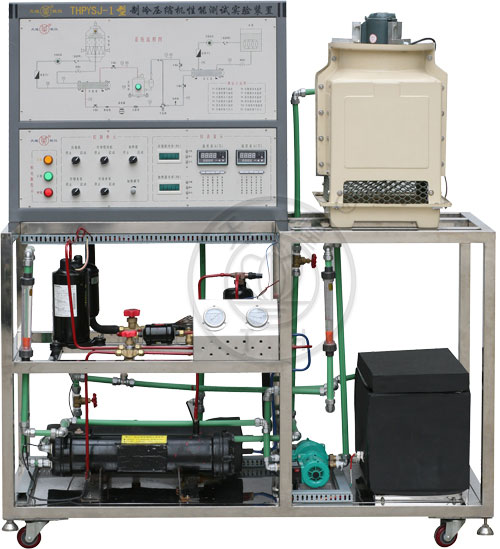

    “THPYSJ-1型制冷压缩机性能测试实验装置”是采用蒸汽压缩式制冷循环系统，它配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。本装置适用于大中专院校制冷专业相关课程的教学实验，它不但能开设制冷压缩机性能参数的测定实验，而且还能进行制冷循环基本原理的演示实验。

二、装置特点

1. 本实验装置按照国际标准GB/T 5773-2004容积式制冷压缩机性能实验方法建立，以“蒸发器液体载冷剂循环法”为主要测量，以“水冷冷凝器量热器法”作为辅助测量。
2. 安全保护：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护。
3. 采用1匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方。

三、技术性能

1. 输入电源：单相三线 AC220V±10%  50Hz
2. 工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3. 装置容量：＜2.5kVA
4. 制冷剂：R22
5. 制冷量：1.3kW
6. 重  量：100kg

四、基本配置

1. 控制屏

    采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。

2. 交流电源

    单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源。

3. 制冷系统

    包含1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器。

4. 循环水系统

    (1) 水泵2只：采用德国威乐PB-088EA小型泵    。
    主要技术参数：
    额定功率：95W
    额定扬程：6
    额定流量：1.08m³/h
    (2) 水箱2只
    采用不锈钢材料制成，分别为冷凝器循环水箱和蒸发器循环水箱。
    (3) 加热器1只（功率1000W）
    输出功率可通过电位器进行调节，用于加热蒸发器循环水。
    (4) 1匹冷却塔1只（功率180W）

5. 测量仪表

    (1) 功率表2只（精度0.5级）
    分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询15组功率和功率因数的测试数据。
    (2) 数显温度表1只（精度0.5级）
    采用PT100铂电阻作传感器，测量范围-50℃～150℃。通过琴键进行切换，共测8组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度。
    (3) 真空压力表2只（精度2.5级）
    量程为-0.1～+1.5MPa和-0.1～+3.5MPa，分别实时测量制冷系统低压侧和高压侧压力的压力变化。
    (4) 流量计2只（精度0.5级）
    采用玻璃转子流量计，量程为16～160ml/min，分别测量冷凝器和蒸发器冷却水流量。

6. 控制仪表

    高低压力控制器1只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源。

五、实验项目

1. 熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2. 了解国际标准GB/T5773—2004容积式制冷压缩机性能实验方法
3. 利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量
4. 利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量
5. 主、辅测制冷量相对误差的计算与分析
6. 制冷机组能效比的计算与分析
