随着国际航运业的发展，对集装箱船舶以及装卸桥提出更高的要求，集装箱岸桥的起升高度、起升重量不断增加，集装箱岸桥成为港口主要设备。这就迫切需要有专业的人员迅速掌握相应的技术，更透彻的理解电气控制原理，并能够掌握现代数字化智能控制系统，本装置是结合实训教学的要求及现代港口技术的发展而研制的。适用于中、高职港口机械、电气专业的实训教学

二、技术参数

1. 输入电源：三相四线～380V±10%  50Hz
2. 工作环境：环境温度-5℃～+40℃ ，相对湿度＜85%（25℃），海拔＜4000m
3. 装机容量：＜1.5kVA

三、系统功能

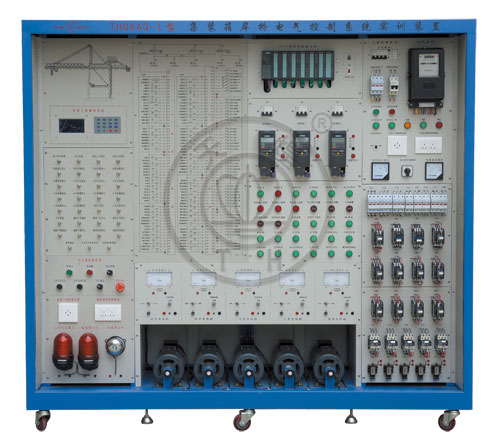

    本系统由电控系统控制柜和操作控制机构组成，包括集装箱岸桥高压模拟供电系统、电源控制柜、主控制柜、辅助控制柜和操作台、俯仰操作箱、地面操作箱等组成。
    电控系统主要包括岸桥集装箱的升降、大车   、小车、俯仰四个传动机构的电气控制系统组成，由一套PLC和3台变频器组成PROFIBUS-DP总线通讯系统；起升机构与大车机构共用两台变频器，小车机构与俯仰机构共用一台变频器，PLC与联动台上的故障仪相连，用于监测整个系统的运行状况。

四、实训项目

1. 集装箱岸桥的主要结构和技术参数
2. 集装箱岸桥的主要电气设备的功能及作用
3. 集装箱岸桥供电线路
4. 集装箱岸桥起升机构的电气控制
5. 集装箱岸桥大车机构的电气控制
6. 集装箱岸桥小车机构的电气控制
7. 集装箱岸桥吊具系统的电气控制
8. 集装箱岸桥俯仰机构的电气控制
9. 集装箱岸桥通讯系统实训
10. 集装箱电气系统故障排除实训
