一、概 述

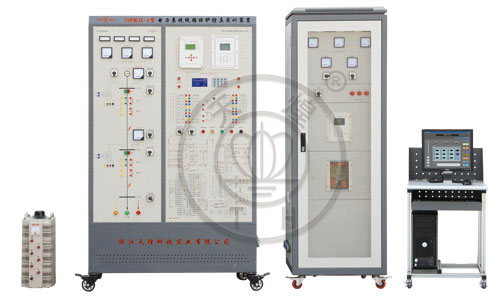

    本装置采用现代电力工程中广泛应用的微机线路保护装置，配有电源、两段输电线路、互感器、故障设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训，还可通过仿真方式掌握线路保护的原理及动态特性。适用于电力行业培训，也适用于职业院校、中专技校等相关专业学生的实训教学。

二、实训项目

 （一）基础实训项目

1. 模拟系统正常﹑最大﹑最小运行方式
2. 模拟系统短路
3. 微机保护装置基本功能测试
4. 微机无时限电流速断保护
5. 微机带时限过电流保护
6. 微机定时限过电流保护
7. 阶段式电流保护
8. 运行方式对保护灵敏度的影响及灵敏度校验
9. 电流电压连锁保护
10. 反时限保护
11. 阶段式过电流保护与自动重合闸前加速
12. 阶段式过电流保护与自动重合闸后加速
13. 其它线路保护形式
    功率方向过电流保护
    零序电流保护
    过负荷保护
    低压减载
14. 二次回路接线
15. 二次回路调试
16. 保护计算整定
17. 保护动作测试

 （二）仿真项目

1. 微机无时限电流速断保护仿真
2. 微机带时限电流保护仿真
3. 微机定时限过电流保护仿真
4. 微机电流电压连锁保护仿真
5. 反时限保护仿真
6. 阶段式过电流保护与自动重合闸前加速仿真
7. 阶段式过电流保护与自动重合闸后加速仿真
8. 过负荷保护仿真
