一、概 述

本仪器可灵活地调节测量参数，进行磁性材料的交流磁化场和交直流叠加磁化场的磁特性测量实验。

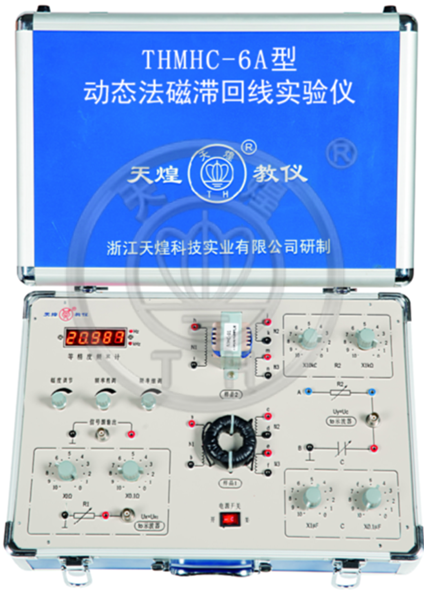

参考图片

二、配置及技术参数

1.信号源:频率 20～350Hz 连续可调，励磁电源电压 0-3.5V连续可调，交流电压表显示，量程 0-19.99V;

2.提供二种不同特性的样品，一种磁滞损耗较大，另一种较小，N1=N2=100 匝；

3.标准 RC 元件：标准电阻：R1：0.1～11Ω可调，R2：1K～ 110KΩ可调，精度 0.5%；标准电容 C：0.1～11μF 可调，精度 1%；

4.接口电路：uX、uY 用于连接示波器观察波形，uB、uH 用于连接测试仪自动测量Ｈ、Ｂ、ＨＣ、ＢＲ等参数,带 USB 通讯接口和专用计算机数据处理软件,能在计算机上显示磁滞回线图、剩磁、矫顽力、磁滞损耗；

5.面板：信号输出，标准电阻 R1R2、标准电容 C,样品 1，样品 2 标注清晰，连线带有实线箭头标注。

6.点阵液晶屏显示，分辨率 192×64；上、下、左、右调节键，确认键，复位键均采用电子按钮使用方便，寿命长。

7.两路信号数据采集，12 位 AD 采集器，最高采样频率 8KHz（双路）；

8.可自行改变测试参数设定，自动测量Ｈ、Ｂ、Ｈ_Ｃ、Ｂ_Ｒ等参数，数据可进行储存和查看；

9.机身配置物联网+二维码服务系统:手机扫描二维码进入微信操作界面可显示仪器信息、关注公众号、点击查看产品使用说明书、在线故障报修、用户注册等内容。

三、实验项目

1.学会用示波器法测绘基本磁化曲线和磁滞回线

2.根据磁滞回线确定样品的饱和磁感应强度、剩磁和矫顽力

3.研究不同频率下动态磁滞回线的区别

4.研究不同磁性样品的磁滞回线的区别

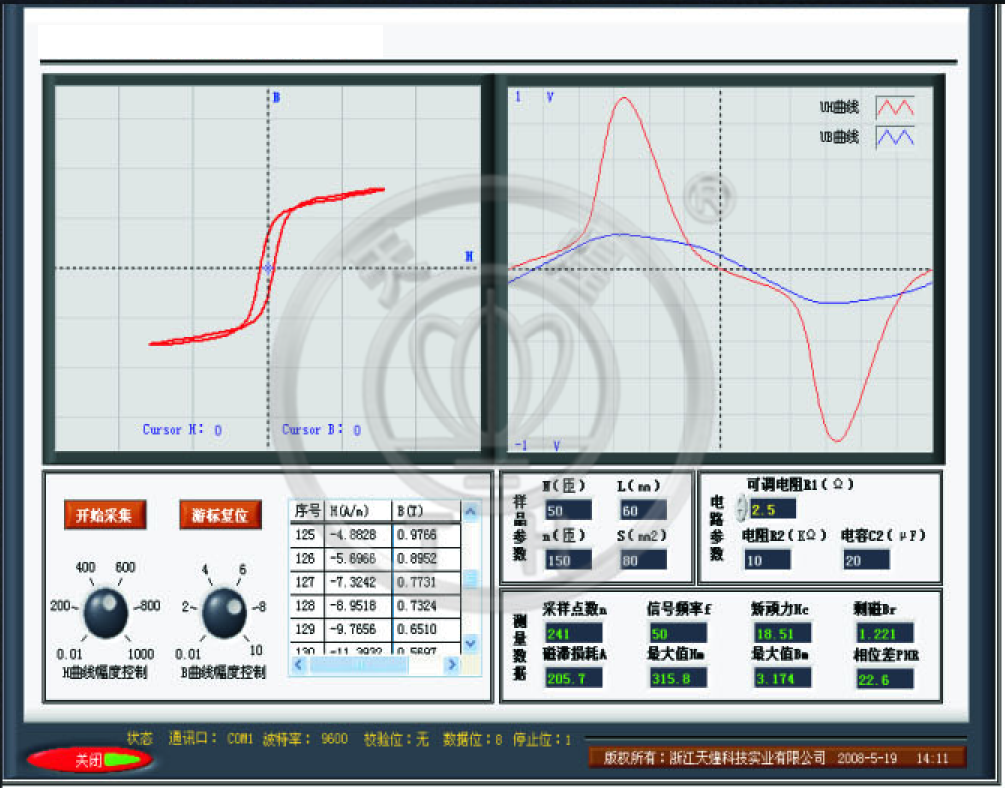

图1 软件操作界面参考图片
