序号

主要技术参数及规格配置

数量

备注

1

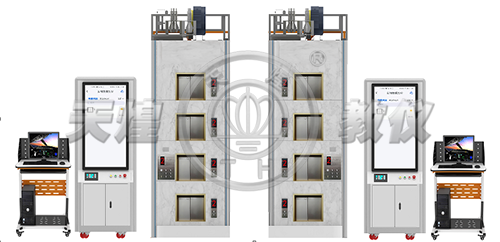

配备四层电梯对象系统，可进行并联或者群控，安装有驱动装置、轿厢及对重装置、导向系统、门机机构、外呼召唤盒、内呼操纵箱、安全保护机构等组成。驱动装置由同步永磁无齿轮曳引机（带有制动器、导向轮、工业编码器）、曳引钢丝绳和绳头组合等部件组成；导向系统由井道钢架、工业级导轨、导靴等组成；门机机构由轿门、层门、开关门机构、安全触板、门安全光幕保护、门机力矩安全保护、门套等部件组成；安全保护机构由超载装置、缓冲器、安全钳、限速保护装置、终端极限开关安全保护等部件组成。尺寸（长宽高）：1200mm×1200mm×3530mm。

2套

2

配备电梯电气控制柜1：包含控制器、低压电气（继电器、接触器、热继电器等）、安全及门锁回路、人机界面等组成。配置双控制系统：（1）内嵌电梯标准柜（尺寸：970 mm×430mm×220mm），安装有一体化控制器，空气开关、接触器、开关电源、抱闸电源、轿厢板、指令板、制动电阻、上下行按钮、急停及检修开关等组成（2）配备电气控制系统，含可编程控制器FX5U-64MR/ES,触摸屏TPC7032KT及电气附件等。尺寸（长宽高）：800mm×720mm×1880mm。

1套

3

配备电梯电气控制柜2（带故障设置功能）：包含控制器、低压电气（继电器、接触器、热继电器等）、安全及门锁回路、考核系统、人机界面等组成。配置双控制系统：（1）安装有一体化控制器，空气开关、接触器、开关电源、抱闸电源、轿厢板、指令板、制动电阻、上下行按钮、急停及检修开关等组成，可实现电梯常见故障、线路故障检测及排除（2）配备电气控制系统，含可编程控制器FX5U-64MR/ES,触摸屏TPC7032KT及电气附件等。尺寸（长宽高）：800mm×720mm×1880mm。

1套

4

默纳克电梯一体化控制器NICE3000+，矢量控制/VF控制，可驱动同步、异步曳引机，支持开环低速运行。可进行两台电梯的直接并联/群控，支持多种通讯协议。具有井道自学习、全集选运行、开门时间设定、语音报站、平层调整、司机操作运行、满载直驶、VIP服务功能、超载保护等功能,输出电流13.0A,功率5.5KW。安装于电梯电气控制柜中。

2台

5

配置MCTC-CTW-B3轿顶箱：一体式塑胶设计，面板拉丝处理，造型大气美观。IP21级防水，产品环境适应能力强。满足新国标GB7588.1要求。IP65级按钮，百万次寿命，长效可靠。

2个

6

配置同步永磁无齿轮曳引机，安装于电梯对象系统顶部；主要参数如下：

2台

7

配置双向限速器；主要参数如下：

2个

8

配置瞬时式安全钳；主要参数如下：

4个

9

配置涨紧装置；主要参数如下：

2个

10

配置OH-025液压缓冲器（轿厢缓冲使用）以及OH-J11聚氨酯缓冲器，主要参数如下：

每种各4个，共8个

11

电梯导向轮采用聚氨酯材料的导向轮，重量轻，槽数4槽，钢丝绳直径φ8，总直径200mm，槽距12mm。

6个

12

绳头组合，绳头直径8mm，总长380mm。

12个

13

轿厢导靴及配重导靴，根据实际导轨导向面宽度更换靴衬

16个

14

对讲系统：轿厢、轿顶、主机对讲。

1套

15

配备IC卡系统，包括内召控制器、IC卡制卡器、IC卡加密狗、IC卡等。

1套

16

配备电梯物联网监测设备，包括智能终端、AI摄像机等，连接目标设备与监测平台，实现数据传输。可进行电梯实时监测和维护。

1套

17

VR电梯课程模块：基于互联网技术、3D建模技术、3D仿真技术与VR仿真技术，为直梯的结构原理、安装调试、故障检修、维修保养、安全培训等课程，开发辅助教师教学的教学课件资源、辅助学生学习与练习的3D/VR仿真实训资源。包括电梯曳引系统结构组成与运行原理、电梯电气控制系统结构组成、井道勘测、电梯轿厢安装与调试、娇门与层门、运行试验、对重系统的常见故障处理、电梯维修保养安全操作规程、电梯安全乘梯培训与宣传等多个实训课程。配置有VR一体机1台。投标现场提供软件功能演示。

1套

18

配置43寸电容触摸一体机，一台采用安卓系统（不低于2G内存/16G，内置WIFi），另一台采用Windows系统（不低于I5CPU/8G内存/128固态硬盘 ，内置WIFi）。

2台

19

数字化能源管理系统：包含智能电力传感器、电量变送器、电源控制系统、监控软件等组成。可实时监测电压、电流、功率及功率因数，可通过软件实现控制电源通断和过流保护设置，并实时显示数据。

能够为用户对用电设备的运行数据进行实时、准确采集，实时监控，预知预判设备故障，安全告警，控制通断，监测能耗，分析历史数据。

保障设备安全、稳定、高效运行，实现人机\多机互联、智能化，设备管理精细化，延长设备使用寿命，提高设备维护管理效率，降低人工成本。

配套上位机和及手机端智能化电力监控管理系统, 集信息采集、数据分析、实时监控、安全告警于一体，为电力管理提供实时、准确、完整的电力数据同时，也保障了用户的用电安全。

1套

20

电梯系统仿真实训软件，针对电梯工程控制技术进行实训教学，融低压电气、PLC、变频调速、传感器检测等于一体的仿真实训软件，可实现智能电梯复杂的开关量控制、时序逻辑控制。为增强实训效果及确保软件产品的性能可靠性，投标时提供省级以上（含省级）部门出具的软件测评报告及软件产品评估证书复印件并盖公章，带原件备查。

本软件采用3D技术实现电梯的原理、运行、安装等基本知识及操作，软件包括原理仿真、运行仿真、三维结构、电梯安全、日常保养、理论考核六大部分。软件内置AI智能语音助手，点击相应位置，自动语音讲解其功能。

原理仿真：采用3D 图片及模拟仿真动画的形式，全面详尽地说明电梯及各机构的结构、工作原理及作用，将复杂问题简单化，从而使学生能够很容易地学习和掌握相关的技术和理论知识。包含井道、轿厢导轨、对重导轨、缓冲器、轿厢支架、轿厢、内呼及显示、排风机、轿厢门、轿厢门机构、轿厢机构总成、导靴、安全钳、反向轮、连杆机构、曳引机、曳引轮、对重、曳引绳、厅门、厅门门机构、外呼及显示、限速器、张紧轮、钢丝绳、总开关箱、配电柜、轿顶配电、井道配电等。

运行仿真：通过动画模拟演示故障、内外呼、开关门、门保护、轿厢冲顶、轿厢蹲底、轿厢失速下落等情景下的运行情况。

三维结构：支持任意角度旋转放缩的三维模型及其功能介绍。

1.机械器件：包括曳引机、开门电机、导轨等主要八种机械器件三维结构展示。

2.电气器件：包括光电编码器、操纵箱、召唤按钮箱、双稳态开关、检修开关等主要十种电气器件三维结构展示。

3.安装调试：建立设备及配件库，供学习在安装操作中调取使用；对学生的安装过程进行记录，并与实际的安装要求进行比较，给出相应的对错及指导，帮助学生今后的学习。包含放样、轿厢导轨、对重导轨、缓冲器、轿厢支架、导靴、安全钳、反向轮、连杆机构、曳引机及曳引轮、轿厢、对重、曳引绳、内呼、排风机、轿厢门机构、厅门、外呼、限速器、张紧轮、钢丝绳、总开关箱、配电柜、轿顶配电、井道配电、调试等二十多个安装调试步骤。

电梯安全：包括电梯使用安全、安装安全、检修安全、乘客遇到电梯事故的应急处理等场景仿真。

日常保养：电梯日常保养任务仿真,包括电梯机房、层站、轿厢、轿顶、井道等部件的保养内容和保养要求。

理论考核：设置判断题和选择题，对学生的电梯工作原理、安装知识及简单的维修保养知识进行考核，并对考核结果进行评判和分析，指导今后的学习。

2套

21

PLC技术AR仿真实训教学APP软件，具有实时交互性，在手机上打开本软件，将摄像头对准到特定物体上（图片/实物），然后增强现实系统可以在它上面展示出以下功能：

1.PLC技术实训装置的动画演示

2.可编程控制器的介绍

3.变频器的介绍

4.工业 触摸屏的介绍

5.PLC控制LED仿真实训

6.PLC控制继电接触电路仿真实训

7.PLC控制变频调速仿真实训

8.软件内置AI智能语音助手，点击相应位置，自动语音讲解其功能。投标时提供软件著作权证书扫描件，原件备查。

9.为增强实训效果及确保软件产品的性能可靠性，投标时提供省级以上（含省级）部门出具的软件测评报告及软件产品评估证书复印件并盖公章，带原件备查。

1套

22

传感器技术AR仿真实训教学APP软件，具有实时交互性，在手机上打开本软件，将摄像头对准到特性物体上（实物或图片），然后增强现实系统可以在它上面展示出以下功能：

1.原理展示：通过位移测量、振动测量、转速测量、环境测量等具体应用实例来展示传感器的基本原理，并可动态显示实验结果，以此加深学生对传感器的了解。

2.零件展示：单独展示传感器的各个组成元件，观察零件的结构、材质以及材质类型。

3.装配演示：以3D仿真的形式展示传感器的装配过程，让学生直观了解传感器的组成结构和装配方法。具有快速装配、慢速装配、放大、缩小、旋转视图等功能。

4.支持霍尔位移传感器、霍尔转速传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K型热电偶、E型热电偶、PT100铂电阻等17个常用传感器。

5.内置AI智能语音助手，点击相应位置，自动语音讲解其功能。投标时提供软件著作权证书扫描件，原件备查。

6.为增强实训效果及确保软件产品的性能可靠性，投标时提供省级以上（含省级）部门出具的软件测评报告及软件产品评估证书复印件并盖公章，带原件备查。

1套

23

多种电机在环实时仿真实验系统，是一款面向机电一体化、电气及自动化等课程教学的电机仿真教学软件，旨在向广大电气工程及其自动化相关专业的学生提供更方便的平台。对学生而言，无需实物电机也能够看到电机的内部构造、运行特性等，从而进一步帮助学生深刻理解和掌握电机；对老师而言，在课堂上就可以非常方便的向学生展示各类电机，为教学带来诸多方便。投标时提供软件著作权证书扫描件，原件备查。为增强实训效果及确保软件产品的性能可靠性，投标时提供省级以上（含省级）部门出具的软件测评报告及软件产品评估证书复印件并盖公章，带原件备查。

1.演示实验

3D电机结构展示：将电机的各个部件分开展示，可以让学生清楚的看到电机内部的组成，了解定子和转子是如何组装的，以及绕组是如何绕在定转子槽中的，从而向学生展示了完整的电机工艺结构。

电机磁场和磁势分布线：利用有限元分析软件准确计算电机内部磁场和磁势分布图，可以清晰的看到磁力线是如何通过主磁极、气隙、电枢铁芯及机座构成磁回路，也可以看到除了主磁通外只交链于励磁绕组本身的漏磁通，让学生能看到“看不见的线”。

2.电机运行实验

实验的电机类型包含最常见的几类电机：直流电机、异步电机和永磁同步电机，对于电机运用等效电路的方式给出了工作特性曲线和机械特性曲线。对每一种电机均给出了电气和机械参数，便于学生理解和参考。学生可以通过选择对应的电机与运行方式获得电机的转速、转矩、电流等信息，十分便捷。暂停/停止后会自动显示游标，挪动游标可以在右侧获取当前点的值，有助于后续的计算与分析。

1）工作特性和机械特性实验

直流电机：根据励磁绕组的连接方式不同，可选择串励、并励和他励这三种电机。通过改变绕组两端电压、电枢回路串入电阻、励磁回路串入电阻这三种方式，选择电磁转矩、转速、效率、定子电流和电磁功率等参数，可以画出自然机械特性和人工机械特性，其中电磁转矩改为输出功率可画出电机的工作特性曲线。

异步电机：通过手动输入转差率范围，可以看到电机在不同转速下与电磁转矩的关系。从异步电机的调速入手，有改变定子绕组电压调速、转子回路串电阻调速和变频调速，其参数可以人为设置，可以方便的看到不同调速方式及输入参数情况下电机的调速机械特性。

2）起动、调速、制动实验

进入后在上方可以看到电机的一些关键铭牌参数，有助于学生有大致判断。从电机的电路上，可以看到电机主要参数，很好的模拟了实验，让学生能够明白输入的参数会影响哪些参数变化。可以选择查看哪些变量，例如：定子绕组电压、电机转速、转矩等，不需要像实际实验中单独测量转速和电流等参数也可以清楚的看到需要的变量。

转矩：负载转矩有四种类型，分别为位能型负载、摩擦型负载、平方转矩负载（模拟风机、水泵）和恒功率负载，与额定转矩下的比值作为输入，能让学生更好地了解轻载、中载和重载情况下电机的运行。

起动：根据不同的电机，起动方式会略微有所不同，例如：Δ形连接的异步电机就有Y-Δ起动，可以根据显示的起动方式（如：定子绕组降电压起动）及输入所需的参数来模拟实际中不同的起动方式。

调速：调速过程根据电机的特点，包含了各类电机主要的一些调速方式，仿真实验接近实际，工作特性展示的是稳态特性，而运行实验的调速很好的向学生展现了电机调速的暂态特性。

制动：实际运行中可能需要使电机快速停下，这就需要采取合理的制动方式。学生可以选择制动方式看到实际电机的运行情况，将起动、调速与制动放在同一人机界面中，可以很好地模拟出完整的实验流程。

1套

24

停电应急处置模拟演练系统软件采用Unity 3D技术仿真技术，界面生动美观、易学易用，可以提高教师教学和学生学习的兴趣。为增强实训效果及确保软件产品的性能可靠性，投标时提供省级以上（含省级）部门出具的软件测评报告及软件产品评估证书，带原件备查。软件可实现以下功能：

1.直观显示操作前后设备的状态；

2.模拟操作完毕后，图形还原到操作前状态；

3.可以设置故障，用户选择需要操练的科目（不同的故障）；

4.可以模拟应急操作，用户在图形界面上进行故障处理（模拟操作），如果操作错误，系统自动提示正误；

5.系统自动生成预案，预设一些故障类型和应急处理操作步骤，在演练结束后输出正确的应急处置操作步骤（操作票）根据用户选择的故障类型，系统自动生成应急处置操作步骤（操作票）；

6.智能开票，给正常运行时的操作任务自动开票；

7.人工开票，用户可以手动开票；

8.操作票维护，操作票预览及保存及打印。投标时提供软件著作权证书扫描件，原件备查。

1套

25

Solid Design三维工业自动化设计软件，是工业级正版三维一体化设计软件，拥有软件著作权，面向工业和教育等多个领域，基于强大的智能参数建模技术，Solid Design让复杂设计过程简单化，快速重用历史数据及设计变更。从概念设计到产品制造，提供真正的3D模型设计、先进的钣金设计、完整的2D+3D一体化设计等全面效率工具，同时在一个软件上集成了PLC 3D仿真功能、电机仿真功能，同时也突出在工业自动化集成领域三维设计功能，该软件具有入门容易，兼容全面，软硬结合、易学易用等优势，已经成功应用于机械、电子、航空、汽车、仪器仪表、模具、造船、消费品等行业，同时也非常适用于院校相关课程的教学。投标时提供软件著作权证书扫描件，原件备查。为增强实训效果及确保软件产品的性能可靠性，投标时提供省级以上（含省级）部门出具的软件测评报告及软件产品评估证书复印件并盖公章，带原件备查。

1.强大的兼容性和扩展性

支持UG、solidedge、Pro/e、SOLIDWORKS、inverntor主流3D原生和通用文件的导入，支持与Solidedge商业版软件文件格式的互通，并可对数据进行直接编辑进行设计变更。可导出各环节所需的3D及2D数据，支持与主流的PLM/PDM系统的集成，3D数据应用于产品全生命周期。

2.智能参数建模技术

智能参数建模技术可更快、更轻松地创建和编辑3D模型。完美融合直接建模的速度和简便性、及参数化设计的灵活性和可控性。还可像处理本机文件一样处理多CAD数据，无缝衔接整个生态链。

3.支持百万级零件的大型装配体

轻松地创建和管理超大型装配，能够快速检测并修复零部件之间的冲突和干扰问题、生成装配说明。百万级零件装配体流畅操作，软件性能不受任何影响，无需高昂的硬件设备投入从而降低企业成本。

4.直观的用户界面和主流的操作习惯

基于Windows操作环境开发，高效的人机交互界面设计，与国际主流3D软件一致的操作习惯；融合国内用户的设计需求，更贴合用户，快速上手，保障工作的延续性。

5.完整的2D+3D一体化

基于3D模型快速生成符合国标的2D工程图，快速完善图纸信息；3D数据的变更直接关联到工程图，数据无误更高效；数据无缝导出至AutoCAD进一步应用，从设计到制造的业务流程，Solid Design软件提供2D+3D一体化解决方案。

6.集成PLC 3D仿真功能

软件中构建了3D虚拟环境，实现自动封盖、自动装箱、温度压力控制、码垛堆积、加工中心刀库、电镀生产线、多种液体混合、自动混合生产线、水塔水位控制、机械手控制、机器人自动扫雷等二十五个实训项目，全面展现各种复杂的工艺流程。支持利用采集卡采集PLC的输入输出信号，实现PLC与计算机的通讯，从而控制软件中的3D模型的动作，使得虚拟仿真技术实时展现PLC 的运行状态，也使得学生非常容易理解对每一种控制单元的工作过程和原理。

7.集成电机仿真功能

Windows系列操作系统下运行；通信协议：TCP/IP协议；开发语言：C++；支持离线仿真；以状态方程形式对电机建模，支持自定义电机，并包含不少于20台直流电机和20台异步电机型号供用户选择；实验项目：直流电机（结构展示、拆卸演示、装配演示、模拟装配、零部件展示、机械特性实验、启动实验、调速实验、制动实验）；异步电机（结构展示、拆卸演示、装配演示、模拟装配、零部件展示、机械特性实验、启动实验、调速实验、制动实验）；可以演示异步电机在启动过程中，定子与转子电流的瞬时变化，以及由它们建立的两个旋转磁势变化；可以演示出异步电机对称运行时的圆形磁场。实验对比：提供同类型电机，多项实验数据多维实验。

8.功能特点

8.1 装配体设计

支持自底向上或自顶向下的装配体建模方式，可快速检测修复零部件之间的冲突问题，直观的装配体还可用于实时的方案沟通。

8.2 工程图创建

根据3D模型自动创建并更新工程图，快速创建标准视图和派生视图，提供尺寸控制和添加注释等工具，可以快速创建包含全部细节的工程图。

8.3 钣金设计及优化

除了基本的折弯和冲孔，还具有特定于钣金的特征，比如浮凸、浅凹、绘图切割、焊珠、轮廓弯边、直弯和蚀刻。还可用于分析、NC编程等集成应用。

8.4 曲面设计及评估

Solid Design可创建高品质的曲面，并可通过精确的参数控制从而获得理想的曲率，通过条纹等工具实时评估曲面效果。

8.5 结构仿真分析

Solid Design内置的有限元分析 (FEA) 工具，设计工程师可以在3D环境中通过数字方式验证零件设计，缩短产品开发周期。

8.6 动画和运动仿真

不仅是基础的运动动画，Solid Design可对模型输入运动参数，以获得运动过程中各状态的受力情况。也可通过结果倒推出所需的输入力或者功率。

8.7 MBD基于模型的定义

数字化沟通加快从设计到制造的过程。在3D模型中直接赋予产品制造信息，生成易于传播的3D PDF ，通过直观的可交互文档查看制造数据。

2套

26

配有万用表、绝缘电阻测试仪、噪声检测仪器、照度测量仪器、转速（或速度）检测仪器，内六角、水平尺及常用工具，如开口扳手、卷尺、螺丝刀（十字、一字）等。

1套

27

配备物联网监测平台，可进行权限管理、系统监控、事件管理、日志管理。

1套

28

铝型材电脑桌：外形尺寸：长×宽×高=625mm×600mm×1045mm。立柱采用3060铝型材，底盘框架采用3030铝型材设计，简洁大方，外形美观。立柱前面用一体成型的L型冷轧钢支撑架加固，保证整体强度安全可靠。桌面采用12mm厚的实心抗贝特复合板材，边缘倒圆，防火防水防静电、耐腐蚀。配键盘抽屉，键盘抽屉底部配可旋转收缩的鼠标托盘，键盘抽屉上面有放置笔的凹槽，功能齐全，采用静音导轨，坚固可靠，推拉顺畅。配四只1.5寸带刹车万向脚轮，移动方便。桌面板后面和底板后面带防护板，防止电脑显示器和主机掉落。为了确保质量及环保要求，投标时提供省级及以上第三方检测机构出具的检测(验)报告，检测内容包括但不限于金属喷漆(塑)涂层冲击强度（冲击高度400mm），木制件表面贴面层耐污染性能（丙酮试验时间16h）≥3级，人造板件封边条表面胶合强度≥0.4MPa）。

2张
