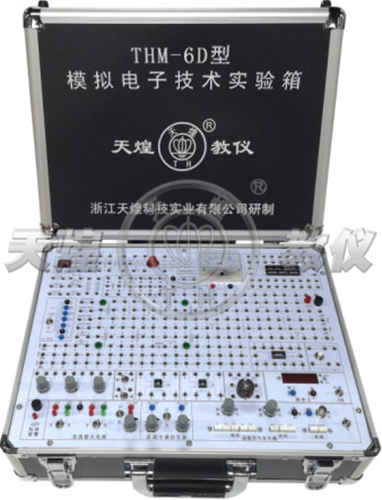

“THM-6D型模拟电子技术实验箱”是模拟电路、电子技术基础以及课程设计的基本实验教学仪器。该产品设计时充分考虑“模电”实验教学的特点，产品性能稳定可靠，实验灵活方便，有利于培养学生的动手能力，是高等院校、职业技术学院、中专等理想的教学设备。

一、技术条件

1.输入电源：AC 220V±10% 50Hz。

2.整机容量：≤0.5KW。

3.环境温度：温度-20℃-+70℃，相对湿度<85%

4.实验箱：高强度铝合金保护箱，外形尺寸为446mm×336mm×143mm，带有把手等，造型美观大方。

5.安全保护措施：具有短路保护，电源隔离电路，安全性符合相关的国标标准。

二、技术指标

1.实验板母板采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印刷线路，并焊好相关的元器件等。

2.实验板母板上设有8P2只、14P1只、40P1只高可靠圆脚集成块插座，设有300多根可靠的镀银长紫铜管插孔，供插电阻、电容、电位器和三极管等。

3.实验板母板上的固定实验器件有三端稳压块(如7812、7912、LM317)、电容器、三极管(3DG6等)、场效应管、可控硅、单结晶体管、12V信号灯、整流桥堆、二极管、稳压管（2CW54、2DW231等）、功率电阻、振荡线圈、扬声器、钮子开关、按钮开关、精密多圈电位器(1kΩ1只、10kΩ1只)、碳膜电位器100kΩ以及蜂鸣器等。

4.母板上设有300多个高可靠锁紧式防转叠插座(与集成块插座、镀银紫铜管及固定器件脚等已内部连好)作为实验时的连接点、测试点。

5.母板设计新颖，实验方便可靠。彻底解决面包板接触不良等问题。

三、技术参数

1.直流电源：提供±5V/0.5A，±12V/0.5A和0～24V/0.5A稳压电源共五路，它们均有短路保护自动恢复功能，其中+12V具有短路报警、指示功能。

2.交流电源：提供0V、6V、10V、14V抽头一路及中心抽头17V两路低压交流电源(AC50Hz)，每路均有短路保护自动恢复功能。

3.函数信号发生器：输出正弦波、方波和三角波，频率为2Hz～2MHz分七档连续可调。

4.六位数显频率计：范围1Hz～10MHz，可监视信号源的输出频率及外测输入信号的频率。

5.直流信号源：-5V～+5V可调电源两路。

6.指针式直流毫安表：量程为1mA，内阻为100Ω。

四、可开设实验项目

1.常用电子仪器的操作与使用

2.半导体二极管、晶体管的认识与测量

3.桥式整流滤波电路参数测试

4.晶体管共射极单管放大器参数测试

5.共集放大电路（射极跟随器）参数测试

6.共基放大电路参数测试

7.两级阻容耦合放大电路

8.场效应管放大器参数测试

9.差动放大器参数测试

10.集成运算放大器指标测试

11.集成运算放大器的基本应用Ⅰ—模拟运算电路

12.集成运算放大器的基本应用Ⅱ—信号处理（有源滤波器）

13.集成运算放大器的基本应用Ⅲ—信号处理（电压比较器）

14.集成运算放大器的基本应用Ⅳ—信号处理（波形发生器）

15.RC正弦波振荡器

16.LC正弦波振荡器

17.压控振荡器

18.低频功率放大器Ⅰ—OTL功率放大器

19.低频功率放大器Ⅱ—集成功率放大器

20.直流稳压电源Ⅰ—串联型晶体管稳压电源

21.直流稳压电源Ⅱ—集成稳压器

22.晶闸管可控整流电路

23.函数信号发生器的组装与调试

24.应用实验—温度监测及控制电路

25.综合实验—万用电表的设计与调试

五、其他附件

1.另附虚拟仿真教学资源及数字化资源供辅助教学使用。

2.以上开设实验项目另附单元模块板，能够完成共射极单管放大器、负反馈放大器、射极跟随器、差动放大器、RC正弦波振荡器、LC正弦波振荡器、OTL功率放大器、集成功率放大器、串联型晶体管稳压电源、集成稳压器、集成运放、晶闸管可控整流电路、函数信号发生器的组装与调试等实验。

3.配置与实验箱同款的高强度铝合金保护箱（带把手）作为收纳箱，用于收纳放置单元模块板子。

4.配置配套实验指导书。

5.每台实验箱配置各色各种长度电子连线，包括10cm20条、20cm30条、30cm20条、40cm20条、100cm10条，共计100条。
