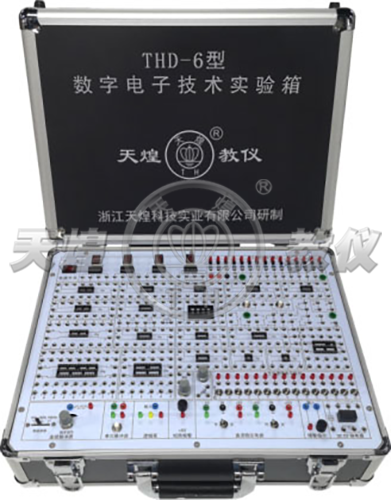

“THD-6型数字电子技术实验箱”是“数字电路”、“脉冲电路”以及课程设计的基本实验教学仪器,同时也是产品开发及科研的基本工具之一。该产品在设计时充分考虑到实验的需要,并吸收了同类产品的优点,设计完善,性能稳定可靠。
一、技术性能
1.输入电源:AC 220V±10% 50Hz
2.整机容量:≤0.5KW
3.环境温度:温度-20℃-+70℃,相对湿度<85%
4.实验箱:高强度铝合金保护箱,外形尺寸为446mm×336mm×143mm,带有把手等,造形美观大方。
5.安全保护措施:具有短路保护,电源隔离电路,安全性符合相关的国标标准。
二、技术指标
1.实验面板采用2mm厚印制线路板制成,正面印有连线、字符等,反面是相应的印刷线路及有关元器件等。
2.实验面板上配备2只8P、4只14P、5只16P、2只18P、1只20P、1只28P、1只40P的圆脚集成块插座及100根以上镀银长紫铜管插孔,供插电阻、电容、电位器和三极管等。
3.面板上固定器件有继电器、蜂鸣器、多圈电位器10k 1只、碳膜电位器100kΩ 1只、电容器、按钮开关以及晶振等。还设有400多个高可靠锁紧式防转叠插座(与集成块插座、镀银长紫铜管及固定器件等已内部连好)作为实验连接点、测试点,实验接线时,只要拿锁紧插头线相互连接即可。
4.母板设计合理,接触可靠,实验灵活方便。彻底解决了面包板长期使用接触不良等问题。
三、技术参数
1.直流电源: 提供±5V/0.5A和±15V/0.5A的稳压源四路,均有短路保护自动恢复功能,其中+5V电源具有短路报警、指示功能。
2.脉冲信号源: 提供正、负输出单次脉冲两组和一组频率1Hz、1kHz、20kHz附近连续可调的方波脉冲源,通过频率细调多圈电位器对输出频率进行细调。
3.三态逻辑测试笔 高电平为红色发光管亮,低电平为绿色发光管亮,高阻态或电平处于不高不低的电平值时黄色发光管亮。
4.电平指示: 15位红色LED。
5.逻辑开关: 15位红色LED。
6.数字显示: 四位七段LED数码管(附BCD码十进制译码电路)。
7.拨码开关: 四位可逆十进制拨码开关。
8.配有A/D D/A转换器、计数器、单稳态触发器与施密特触发器、555电路共四块固定线路实验板,母板上可插放
四、可开设实验项目
1.晶体管开关特性、限幅器与钳位器
2.TTL集成逻辑门的逻辑功能与参数测试
3.CMOS集成逻辑门的逻辑功能与参数测试
4.集成逻辑电路的连接和驱动
5.组合逻辑电路的设计与测试
6.译码器及其应用
7.数据选择器及其应用
8.触发器及其应用
9.计数器及其应用
10.移位寄存器及其应用
11.脉冲分配器及其应用
12.使用门电路产生脉冲信号——自激多谐振荡器
13.单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14.555时基电路及其应用
15.AD/DA转换器
16.智力竞赛抢答装置——综合性实验
17.电子秒表——综合性实验
18.三位半直流数字电压表——综合性实验
19.数字频率计——综合性实验
20.拔河游戏机——趣味性、综合性实验
五、其他附件
1.另附虚拟仿真教学资源及数字化资源供辅助教学使用。
2.以上开设实验项目另附单元模块板,能够完成计数器及其应用、AD/DA转换器、单稳态触发器与施密特触发器、555时基电路及其应用。
3.配置与实验箱同款的高强度铝合金保护箱(带把手)作为收纳箱,用于收纳放置单元模块板子。
4.配置配套实验指导书。
5.每台实验箱配置各色各种长度电子连线,包括10cm20条、20cm30条、30cm20条、40cm20条、100cm10条,共计100条。
