一、概 述

    电子固态软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机起动控制装置，与其它传统的起动方法相比较，可以方便准确地设置电机起动初始电压、起动电流、起动时间、停机时间等参数，能有效地避免因电机起动电流过大给电网及其它设备带来的有害冲击，延长设备的使用寿命。电子固态软起动器具有体积小、功耗低、可靠性高、灵敏度高、无触点、免维护、无环境污染、安装方便等优点。广泛应用于石油输送、输送机械、水利灌溉等工业领域的各种中大容量电机及水泵的重载起动。
    “THMSRQ1型三相异步电动机电子固态软起动实训柜”是为满足社会石油输送、输送机械、水利灌溉等行业对电机起动设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《工厂电气控制》、《电机拖动及控制》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。

二、特 点

1. 采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。
2. 控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。
3. 所用器件均采用国内外知名品牌，产品质量有保证。
4. 采用工业电子固态软起动器，以及Y系列三相异步电动机为控制对象，带负载，模拟电动机带载起动，贴近工业现场。
5. 提供各种保护功能，实训安全可靠。

三、技术性能

1. 输入电压：三相四线（或三相五线）～380V±10%  50Hz
2. 工作环境：温度-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜2000m
3. 装置容量：＜65kVA

四、系统配备

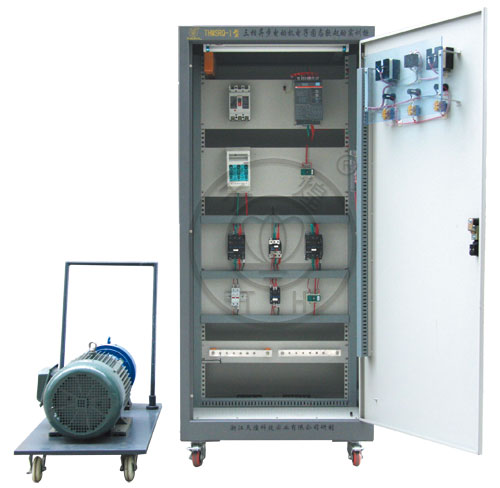

    本实训柜主要由柜体、电气室、电子固态软起动器、三相鼠笼式异步电动机、电动机负载等组成。

1. 柜体
       柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
2. 电气室
       正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的U_UV、U_VW、U_WU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关、急停按钮等。电气室内部主要由断路器、熔断器、交流接触器（施耐德）、时间继电器、热继电器、电流互感器、二次外接端子排等器件组成。
3. 电子固态软起动器
       提供英国ABB公司生产的通用型PSS系列电子固态软起动器，基本功能参数可设定如下：
       (1)SET UP位置拨动开关：用于选择电机外接或内接连线方式。
       (2)START RAMP旋钮设定开关：用于设定电机起动时电压提升的时间，可调范围为1～30S。
       (3)STOP RAMP旋钮设定开关：用于电机设定停止时电压下降的时间，可调范围为0～30S。
       (4)初始电压（U_IN）/限流功能（I_IN）旋钮设定开关：初始电压在30%-70%内可调；限流的可调范围为1.5～4倍。
4. 三相异步电动机
       Y160L-4型三相异步电动机，15kW、1460rpm，电动机安装在钢板上，配有加载机构，带专用电机连接电缆。

五、实训项目

1. 电子固态软起动器的认识
2. 电子固态软起动器的参数设定与操作
3. 三相异步电动机电子固态软起动线路的器件选择与安装
4. 三相异步电动机电子固态软起动线路的布线与接线
5. 三相异步电动机电子固态软起动线路的调试
6. 三相异步电动机在轻载和重载下软起动、软停车及运行试验
7. 三相异步电动机电子固态软起动线路的故障分析与检修
