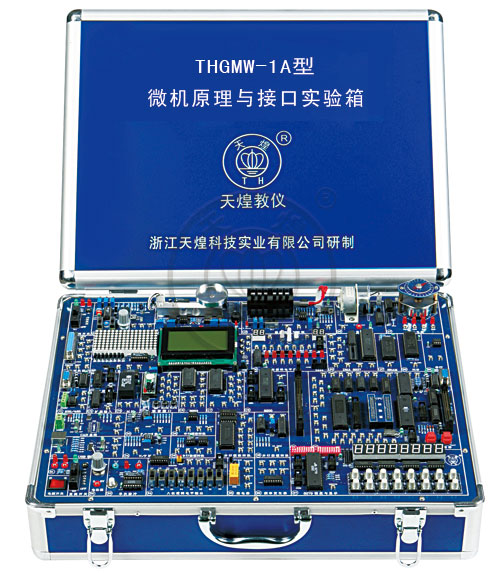

针对各高等院校须同时开设“单片机原理及其应用”和“微机接口”教学的需求和建议,本企业研发了“THGMW-1型单片机51/96·微机8088三合一实验开发系统”。它集MCS-51/ MCS-96单片机、INTEL8088微机接口三种技术于一体,提供了优化的软件和硬件集成资源,适合“单片机原理及接口技术”、“单片机数据通信技术”、“微机原理及其接口技术”教学实验大纲的要求,配有丰富的外围接口电路,提供完善的实验例程,具强大的仿真功能及其通用性和可扩展性,是各高等院校开展单片机和微机教学、课程设计、电子设计竞赛及科研开发的理想设备。
一、系统特点
-
MCS-51、MCS-96单片机、INTEL8088微机三种MCU共用一个仿真系统,均可与PC机通过串行通信连接,实现独立运行,其中实验主板包含MC-S51单片机和INTEL8088仿真实验系统,并可插接MCS-96CPU板来完成MCS-96芯片16位单片机实验。采用专业仿真机内核,配套友好的菜单窗口化调试软件,在该调试环境下,具有编辑、汇编、反汇编、连接、单步跟踪、设置断点、全速运行等选项。
-
实验系统提供了丰富的硬件接口电路和功能模块,并提供各种接口电路的应用范例和测试程序以及详细的应用说明,帮助用户快速地掌握这些接口的应用方法。
二、技术性能
-
输入电源:单相三线220V±10% 50Hz
-
工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
-
绝缘电阻:>3MΩ
-
容 量:<350VA
-
外形尺寸:490mm×380mm×140mm
三、系统组成
实验系统为铝合金箱式结构,系统由实验箱主板和80C196CPU核心板组成。具体配置如下表:
直流稳压电源
|
+5V(5A)、-5V(1A)、+12V(1A)、-12V(1A)各一组
|
输入接口
|
单脉冲发生
|
常用接口芯片
|
扩展输入74LS244接口
|
频率发生器
|
扩展输出74LS273接口
|
多圈电位器分压(0-5V)
|
8279与阵列式键盘
|
八位逻辑电平输出(开关)
|
8255并行扩展接口
|
输出接口
|
八位逻辑电平显示(LED)
|
8251串行扩展接口
|
双色发光二极管显示(4只)
|
8253计数器扩展接口
|
4 位数码管(串行)静态显示
|
8259中断扩展接口
|
8 位数码管支动态显示
|
8237DMA
|
8×16双色LED点阵显示
|
日历时钟(掉电不丢失)
|
128×64点阵图文液晶显示
|
语音芯片(含麦克风,有录放功能)
|
继电器驱动
|
存储器接口芯片
|
串行EEPROM(24C0x)接口
|
扬声器驱动
|
SRAM62256
|
数据转换
|
并行A/D转换(ADC0809)接口
|
Flash Memory29C10
|
并行D/A转换(DAC0832)接口
|
IC卡接口
|
串行A/D转换(TLC549)接口
|
常用外设
|
打印机接口(打印机选配)
|
串行D/A转换(LTC1446)接口
|
直流电机及驱动(实物、闭环控制)
|
V/F转换
|
步进电机及驱动(实物)
|
F/V转换
|
红外信号收发
|
通信接口芯片
|
RS-232通信接口
|
温度传感器及温度控制(实物)
|
RS-485通信接口
|
压力(称重)传感器(提供法码)(实物)
|
CAN 总线接口
|
模拟信号源
|
函数信号发生器(产生方波、三角波、正弦波)
|
USB2.0接口
|
四、实验项目
(一)MCS-51单片机实验
-
I/O口输入、输出实验
-
扩展输入、输出实验
-
扩展存储器读写实验
-
FlashMemory读写实验
-
定时/计数器实验
-
8253定时/计数器实验
-
外部中断实验
-
串转并与并转串实验
-
串行静态数码显示实验
-
8255输入、输出实验
-
8255控制键盘与显示实验
-
8279控制键盘与显示实验
-
音频驱动实验
-
LED点阵显示实验
-
LCD显示实验
-
电子钟实验
-
电子琴实验
-
交通灯控制实验
-
单片机串行口与PC机通信实验
-
8251可编程串行口与PC机通信实验
-
并行A/D转换实验
-
并行D/A转换实验
-
串行A/D转换实验
-
串行D/A转换实验
-
并行打印机实验(选做)
-
I2C串行EEPROM读写实验
-
IC卡读写实验
-
V/F转换与F/V转换实验
-
语音芯片控制实验
-
日历时钟芯片控制实验
-
直流电机测速与控制实验(实物)
-
步进电机控制实验(实物)
-
压力测量显示实验(实物)
-
温度传感器与温度控制实验(实物)
-
红外数据发送与接收实验
-
485通信实验
-
CAN 总线通信实验
-
USB 总线通信实验
-
I/O口输入、输出实验
-
扩展存储器读写实验
-
FlashMemory读写实验
-
8255输入、输出实验
-
8253定时/计数器实验
-
音频驱动实验
-
串转并与并转串实验
-
串行静态数码显示实验
-
8255控制键盘与显示实验
-
8279控制键盘与显示实验
-
8259A硬件中断实验
-
8251可编程串行口与PC机通信实验
-
8237A DMA控制实验
-
LED点阵显示实验
-
交通灯控制实验
-
并行打印机实验(选做)
-
并行A/D转换实验
-
并行D/A转换实验
-
串行A/D转换实验
-
串行D/A转换实验
-
语音芯片控制实验
-
PWM控制直流电机实验(实物)
-
步进电机控制实验(实物)
-
压力测量显示实验(实物)
-
温度传感器与控制实验(实物)
-
I/O口输入、输出实验
-
扩展输入、输出实验
-
扩展存储器读写实验
-
定时器实验
-
8253定时/计数器实验
-
外部中断实验
-
音频驱动实验
-
串行静态数码显示实验
-
HSI 测脉冲周期、脉宽实验
-
HSO 输出脉冲实验
-
片内脉冲宽度调制器输出PWM实验
-
8255输入、输出实验
-
8255控制键盘与显示实验
-
8279控制键盘与显示实验
-
LED点阵显示实验
-
LCD显示实验
-
电子钟实验
-
交通灯控制实验
-
单片机串行口与PC机通信实验
-
并行A/D转换实验
-
并行D/A转换实验
-
串行A/D转换实验
-
串行D/A转换实验
-
单片机内部A/D转换实验
-
语音芯片控制实验
-
并行打印机实验(选做)
-
PWM控制直流电机实验(实物)
-
步进电机控制实验(实物)
-
温度传感器与控制实验(实物)
压力测量显示实验(实物)
