一、概 述

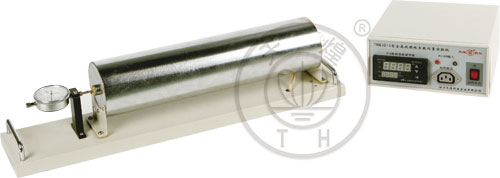

    本仪器用于高等院校普通物理实验教学中对各种金属的线膨胀系数进行实验测量研究。实验采用电加热法给加热棒加热，加热棒给样品材料传热，PID控温，Pt100测温，样品材料微小伸长量用千分表测量。通过测量不同温度下样品材料长度变化量用最小二乘法来计算样品材料线膨胀系数。

二、特点

    本仪器可用升温和降温两种方式测量铜、铁、铝棒三种金属样品在室温～100℃范围内的线膨胀系数。测量误差≤5%。

三、配置及技术性能

1. 加热装置: 三根150W加热棒，导热性能好，外加金属防护罩，实验安全可靠
2. 温度控制装置：PID智能温度调节器，可控硅调节输出，温度控制范围：室温～100℃，测温范围：0～200℃，温度显示最小分辨率：0.1℃
3. 温度测量装置：热电阻Pt100
4. 千分表：伸长量测量最小分辨率：0.001mm，伸长量测量精度：0.001mm，伸长量测量范围：0～1mm
5. 样品：铜、铁、铝棒三种金属样品

四、实验项目

1. 测量铜、铁、铝棒三种金属样品的线膨胀系数
2. 掌握千分表的使用方法
3. 学习采用温度传感器测温与PID控温的方法
