一、概 述

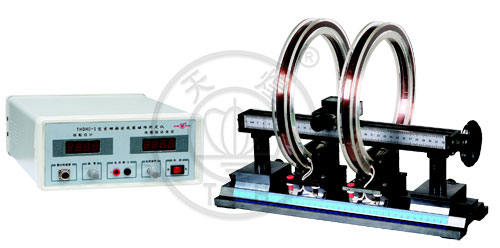

本仪器由亥姆赫兹线圈(固定/活动双线圈)、霍尔器件磁场探测器、线圈励磁恒流源、霍尔器件驱动恒流源等组成,通过该实验仪可以供学生学习和掌握亥姆赫兹线圈磁场分布特点和弱磁场测量方法、证明磁场叠加原理,根据要求描绘磁场分布等知识。
二、配置及技术性能
1.励磁信号源:恒流输出0~1.000A ,最大电压出处30V,三位伴数显指示,精度0.5级
2.特斯拉计:0~200.0Gs,最小分辨0.1Gs,三位半数字显示,精度0.5级
3.励磁线圈:一个固定,一个可移动,有效半径100mm,匝数500匝,线圈间距50mm~200mm可调
4.二维可移动装置:X向移动距离±200mm,Y向移动距离±80mm
三、实验项目
1.单个载流圆线圈轴线上磁场分布的研究
2.两个载流圆线圈轴线上磁场的叠加
3.亥姆赫兹线圈磁场均匀区的研究
